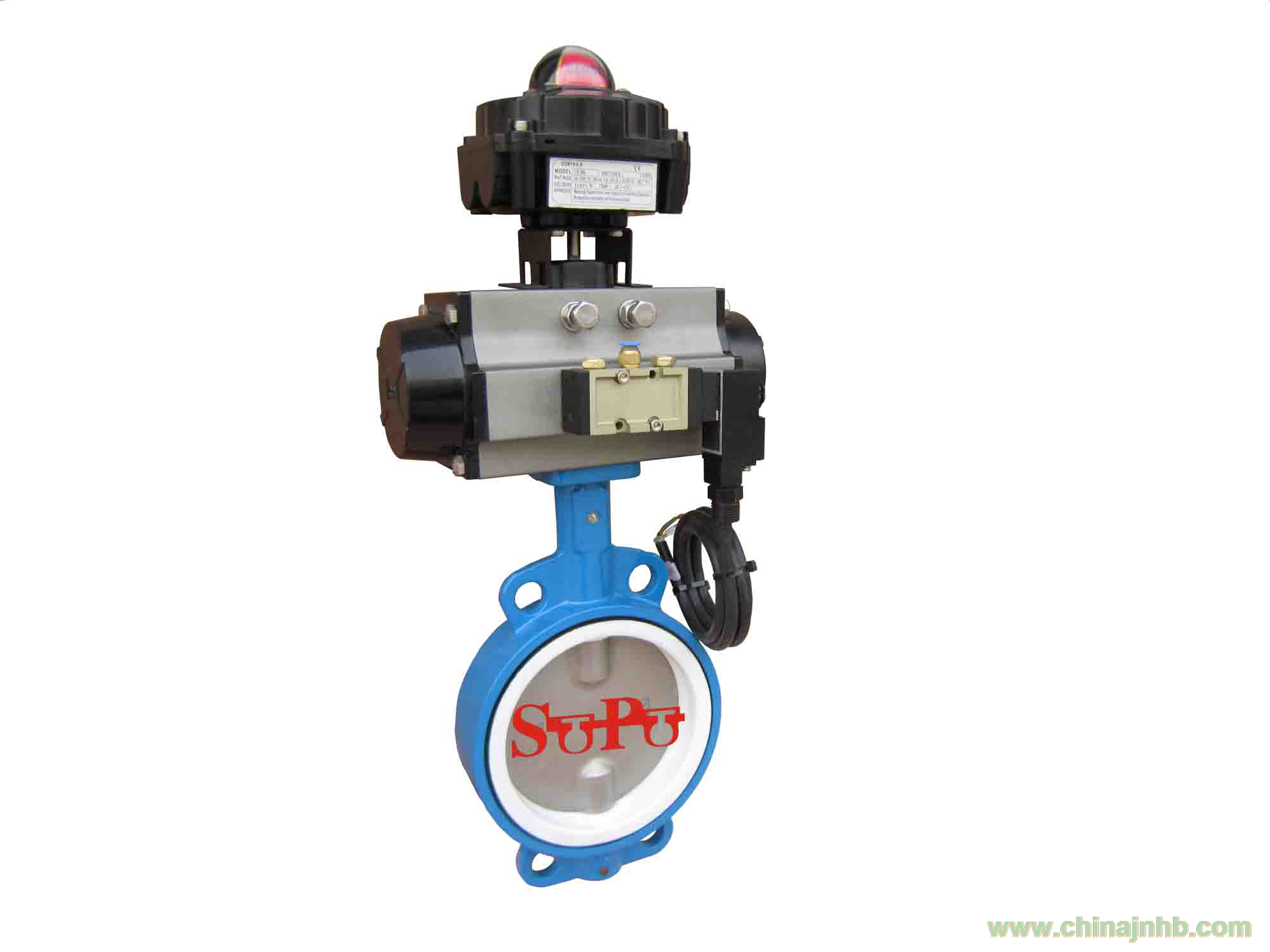

氣動防爆控制蝶閥（型號：D671F-16P）

技術參數：

氣缸選配：SUPU系列、BITORQ系列

氣缸形式： 雙作用 單作用（彈簧復位式）

環境溫度： -20-+80

氣源壓力： 雙作用4～8bar、單作用5～8bar

附件選項 （可選）：

回訊器： 也叫限位開關，遠程反饋開關信號（防爆型）

電磁閥： 雙作用選二位五通、單作用選二位三通（防爆型，多種電壓可選）

三聯件： 可對氣源穩壓、過濾、氣缸加潤滑油

手輪機構： 轉動手輪機構，可實現手動開、關閥

電氣定位器： 輸入4～20mA信號,實現閥門調節功能（普通型、防爆型可選）

備注: 氣缸參數請另參考所選配的氣動執行器資料.

蝶閥標準規范：

設計制造驗收：ISO 106311991

閥門結構長度：ISO 57521988

閥門法蘭連接：ISO 7005.2

閥門 檢驗：ISO/DIN 52081987

驅動裝置連接： ISO/DIN 52111982

蝶閥參數：

公稱壓力：PN0.6Mpa、PN1.0Mpa、PN1.6Mpa

連接方式：對夾、法蘭連接

閥體材質：球墨鑄鐵、灰鑄鐵、鑄鋼、不銹鋼

閥板材質：球鐵鍍鎳磷、球鐵覆尼龍、不銹鋼（304、316、316L）、哈式合金

密封材料：丁腈橡膠NBR、三元乙丙EPDM（可選耐熱、耐磨）、聚四氟乙烯PTFE

閥 桿：碳鋼鍍鎳磷、416/304/316

詳細介紹：

氣動執行器表面經硬質陽極氧化處理，齒輪齒條結構；

有開關兩個位置+/-5°行程調節，NAMUR標準氣源接口，可與電磁閥直接連接；

正常使用壽命可達100萬次；

閥體、閥板、閥軸同心結構設計，100%雙向氣泡級密封；

無支架外型結構緊湊，重量輕，體積小；

采用無銷連接，使介質與金屬完全隔離，維護簡便易行；

無靠背設計保證了閥門安裝完畢后不增加扭距；

蝶板為進口高性能噴涂板，比普通板更加耐磨，壽命更長；

適用介質：氣體、水及油類等。

用途：適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
