適用于多點測量、報警、采集
◆鋁合金外殼，進口優質接線端子
◆抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到三級
◆各輸入通道均帶浪涌、過壓保護
◆此產品為全功能標準型，除4點公用報警外，可配接大屏顯示器
◆
2級參數，第2級組態參數受密碼控制，具備參數復制功能，可快速進行參數設置，大小減小參數設置的工作量
◆獨特實用的報警功能
每通道可設置2個報警值，通過報警方式選擇為上限或下限，能實現上、上上限，上、下限，下、下下限功能，
獨立的報警靈敏度設置
2點公用繼電器輸出，2種可設置的繼電器動作方式
方式1
RL1：任何通道從非報警狀態進入報警狀態時動作，自動延時恢復或面板按鍵恢復
RL2：只要有一個通道處于報警狀態即動作
方式2
RL1：只要有一個通道第一報警點處于報警狀態即動作
RL2：只要有一個通道第2報警點處于報警狀態即動作
◆各通道獨立的報警指示燈，不亮、閃爍、亮3中狀態，不亮表示不報警，閃爍表示進入報警，按消音鍵后轉為亮
◆計算機可通過通信接口一次讀指定的1個或數個通道或全部通道的數據，大大縮短通信時間
◆輸入電路帶保護，提高可靠性和抗干擾能力
◆輸入5~80通道，熱電阻、熱電偶、電流、電壓輸入
◆基本誤差±0.2%F·S,顯示范圍-1999~9999（檢測速度0.1~0.2秒/每通道）
◆各通道獨立設定信號類型、量程、報警值
◆各通道獨立的調校功能，有效減小傳感器誤差，提高系統的測量、控制精度
◆可任意關閉不使用的通道，被關閉后的通道不在顯示、報警、打印
選型表
|
內容
|
代碼及說明
|
|
L/
|
含8通道，2點公共報警
|
|
外型尺寸
|
A—
|
橫式160×84×182
|
|
B—
|
豎式84×160×182
|
|
C—
|
方形160×160×182
|
|
D1—
|
臺式，
318×104×300
|
|
D2—
|
盤裝，
318×104×300
|
|
通道數
|
□□
|
尺寸為A、B的儀表最多32通道；尺寸為C、D的儀表最多80通道
|
|
輸入信號
（其它輸入信號，訂貨時說明，注1）
|
R
|
全部通道均為熱電阻,儀表內裝的分度號包括：Pt100，Cu100，Cu50，BA1，BA2，G53
|
|
E
|
全部通道均為熱電偶,儀表內裝的分度號包括：K，S，R，B，N，E，J，T
|
|
B
|
全部通道均為4mA~20mA或1V~5V等電流、電壓信號，需在訂貨時明確電流，電壓信號的輸入通道
|
|
X
|
輸入為熱電阻、熱電偶混用
|
|
L
|
輸入為熱電阻，熱電偶，4mA~20mA，0mA~10mA，1V~5V，0V~5V混用。需在訂貨時明確電流，電壓信號的輸入通道
|
|
通訊接口（注2）
|
S0
|
無通訊接口
|
|
S1
|
RS-232接口
|
|
S2
|
RS-485接口
|
|
打印功能（帶硬件時鐘）（注2）
|
P
|
打印接口
|
|
P1
|
一體化打印接口（僅限于D型儀表）
|
|
儀表電源
|
V0
|
85V AC~265 V AC
|
|
V1
|
12 V DC ~36V DC
|
|
擴展報警功能
|
T
|
T：表示有擴展報警功能，將標準2點擴展為4點，沒有可省略
|
|
非標準功能
|
N
|
N：表示非標功能，沒有可省略
|
|

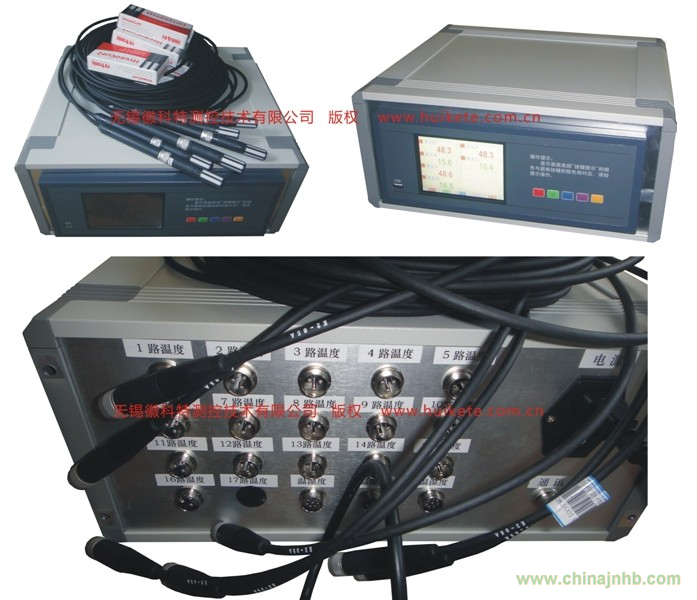

實拍圖片
|
|
|
|
