一、參數：
型號：DN100-DN5000
壓力級別：0.1Mpa-2.5Mpa
連接方式：1、法蘭連接 2、接管連接
產品橫向補償量：根據用戶要求訂做!
二、使用說明：

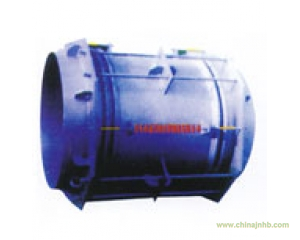

大拉桿橫向型波紋補償器可以補償彎曲管段的橫向位移和角位移。
三、大拉桿橫向波紋補償器對支座作用力的計算：
橫向彈力： Fy=Ky·Y 　　　　　彎矩：M=Fy·L
式 中：
Ky-橫向剛度 N/mm 　　
Y-橫向實際位移（變形量）mm
L-管架到補償器中點的距離　m。
四、應用舉例（不考慮溫度對補償量及剛度的修正）
　　某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度350℃，環境最低溫度-10℃，補償器安裝溫度20℃，根據管道布局需安裝一大拉桿橫向型補償器，用于補償AB管段160mm的橫向位移，補償器疲勞破壞次數按15000次考慮，試計算支座AC的受力。

舉例：0.6DLB500-FB-1500
表示：公稱通徑為500mm，工作壓力為0.6MPa，長度為1500mm，不銹鋼法蘭連接的大拉桿橫向波紋補償器
