除鹽水流量計 www.abg58.com/abg188-Products-7528126

概述

    除鹽水流量計是基于電磁感應原理來測量導電性液體介質體積流量的儀表。

    除鹽水流量計的傳感部分結構簡單可靠,沒有可動部件，也沒有阻礙被側介質流動的元件，不會發生堵塞問題，其測量管道便于濟洗和滅菌消毒。因此，不但可用來測量紙漿、化學纖維漿等介質的流量，而幾特別適于在食品、發酵等工業過程中，用于測量含固體顆粒或粘性較大的特殊液體介質的流量。

    除鹽水流量計的測量范圍很寬，而且可以任意改變量程。高性能的電磁流覺計中常設有可測量正，反方向流體流量的測量電路，并可實現.正向/反向流，自動切換。除鹽水流量計的反應靈敏，可用于測量瞬時脈動流量。用除鹽水流量計測量流體的體積流量，不受被測流體的溫度、壓力、密度、粘度等參數的影響。因此，除鹽水流量計只需用水標定之后，即可用于測量其他導電性液體或液固兩相介質的流量，而不需加以修正，這是一個很大的優點。其缺點是不能用于測量氣體、蒸汽及含有大量氣泡的液體。

    除鹽水流量計的輸出信號與被測流量之間具有良好的線性關系，可以直接進行等分刻度，并可達到較高的測量精度。國產除鹽水流量計的輸出信號類型主要有兩種:一種為0-1OmADC電優信號，另一種為4 -20mA DC電流信號，并有0~1OkH:的頻率輸出。由于采用了統一的標準信號輸出，故可直接與電動單元組合儀表配套組成自動檢測與控制系統。

    帶有微處理器的新型除鹽水流量計普遍具有自診斷功能，可以對輸入信號異常、信號線和激磁線圈短路或斷路、以及誤設定參數等異常工作狀態進行自動監測。此外，還可實現量程設定、多全程白動切換、正向/反向流自動切換、以及按不同被側介質選擇適宜的激磁方式和頻率等多種功能。

    目前，電磁流量傳感器正在趨下小型輕通化，而且有可能實現傳感器與轉換器的一體化。為適應不同的應用場合，傳感器的型式正在朝著多樣化的方向發展。例如。為適應食品、發醉等無菌生產過程的需要而專門設計的電磁流量傳感器，其測量電極采用內插式，其測量通道中無任何滯留空隙和死角，以便于清洗和通蒸汽消毒。由于除鹽水流量計的性能日臻完善，使用簡便，價格相對較低，因此應用愈來愈廣。

測量原理

     除鹽水流量計的測量原理是基于法拉第電磁感應定律導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:

    E=KBVD

    式中: K-----儀表常數

    B-----磁感應強度

    V-----測量管道截面內的平均流速

    D-----測量管道截面的內徑

    測量流量時，導電性液體以速度V

    流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20mA和01kHz輸出。

如何正確選型

    儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。

★收集數據

    ①被測流體成份

    ②最大流量、最小流量

    ③最高工作壓力

    ④最高溫度、最低溫度

    智能除鹽水流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。

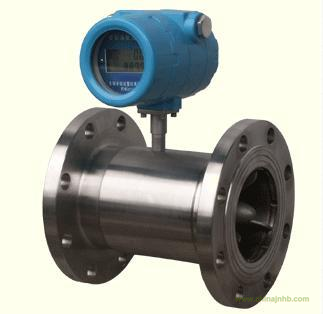

液體渦輪流量計 www.abg58.com/abg188-Products-7444860
