1、徑向圓跳動的測量:

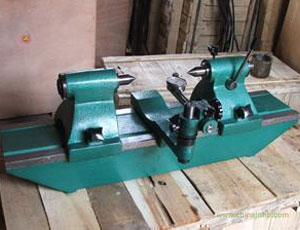

⑴將零件擦凈,置于偏擺儀兩頂尖之間(帶孔零件要裝在心軸上),使零件轉動自加,但不允許軸向串動,然后固緊二頂尖座,當需要卸下零件時,一手扶著零件,一手向下按手把L即取下零件.
⑵將百分表裝在表架上,使表桿通過零件軸心線,并與軸心線大至垂直,測頭與零件表面接觸,并壓約縮1~2圈后緊固表架.⑶轉動被測件一周,記下百分表讀數的最大值和最小值,該最大值與最小值之差,為I-I截面的徑向圓跳動誤差值.⑷測量應在軸向的三個截面上進,取三個截面中圓跳動誤差的最大值,為該偏擺儀零件的徑向圓跳動誤差.
2、端面圓跳動的測量:
⑴將杠桿百分表夾持在偏擺儀的表架上,緩慢移動表架,使杠桿百分表的測量頭與被測端面接觸,并予壓0.4mm測桿的正確位置.
⑵轉動工件一周,記下百分表讀數的最大值和最小值,該最大值與最小值之差,即為直徑處的端面跳動誤差.⑶在被測端面上均勻分布的三個直徑處測量,取其三個中的最大值為該零件端面圓跳動誤差.
