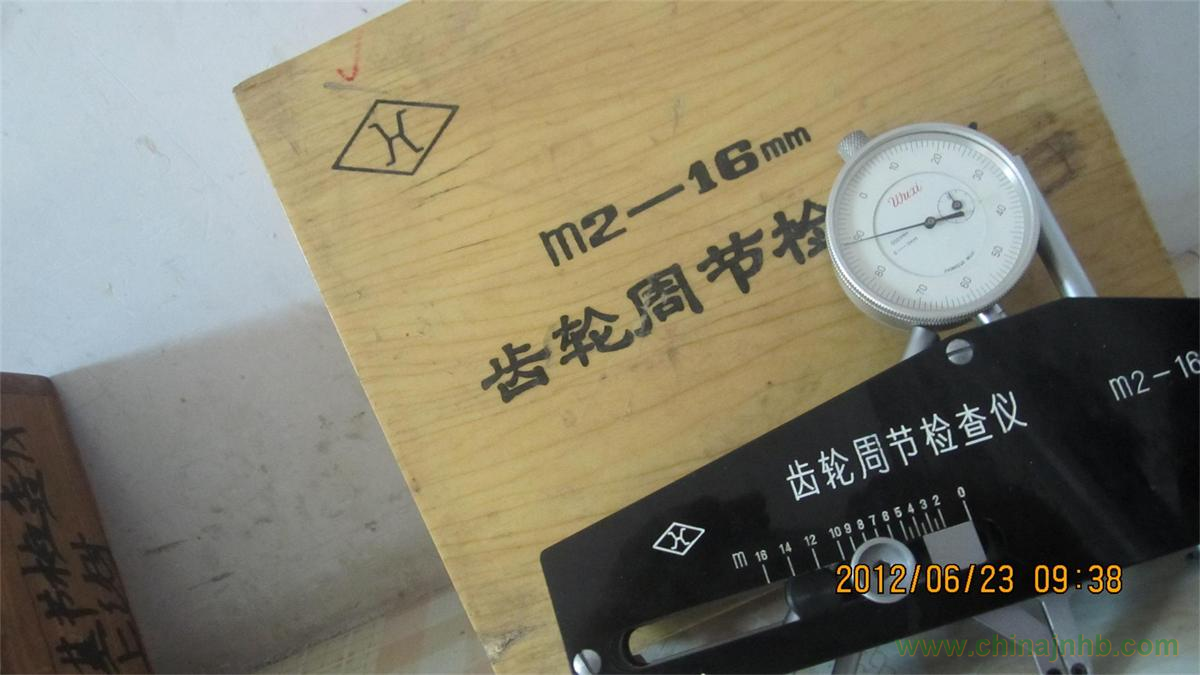

齒輪周節檢查儀適用于:檢查7級或低于7級精度的內外嚙合直齒與斜齒圓柱齒輪的周節偏差。操作簡便,易于維修,可供各工廠計量室及車間使用。
齒輪周節檢查儀工作原理:儀器工作時取齒頂圓頂上取三點作為定位基準,以被測齒輪任意一個周節調整儀器對零,來比較其他各齒周節與第一對周節的大小,最后進行數據處理,即可得到你所需測量周節的結果。
齒輪周節檢查儀的主要技術參數:1、被測齒輪模數1-16mm
2、儀器指示表的分度值0.001mm
3、儀器示值誤差(1)在千分表任意0.1mm范圍內允差±0.003mm。
