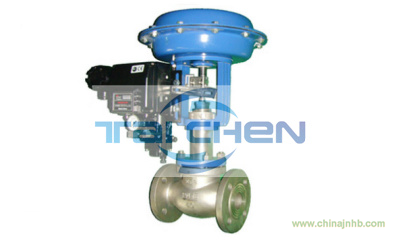

氣動波紋管密封調節閥采用波紋管一填料雙重密封結構，安全可靠性更好。因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質的自動控制系統中得到廣泛應用。調節閥配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大。泄漏量:金屬閥座:符合標準ANSIBl6.104Ⅵ級，小于額定的Cv的0.5℅;聚四氟乙烯閥座:標準符合ANSIBl6.104VI級，小于額定Cv的10-7回差:5℅(不帶定位器);3℅(帶定位器)線性:±11℅(不帶定位器);±3℅(帶定位器)備注:采用標準的V型聚四氟乙烯填料。
設計特色
氣動波紋管調節閥是一種壓力平衡式的調節閥，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大、可調范圍廣。上閥蓋采用波管紋密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由于波紋管元件本身變形性和卓著的抗老化性，這種調節閥完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。
產品范圍
-
連接形式：法蘭
-
公稱通徑：15~100（mm）mm
-
壓力環境：140~400KPa、400~500KPa
-
工作溫度：-30~+70℃
-
驅動方式：氣動
-
連接型式：法蘭密封面型式 FF、RF、RJ、LG、MFM
-
材料：不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
