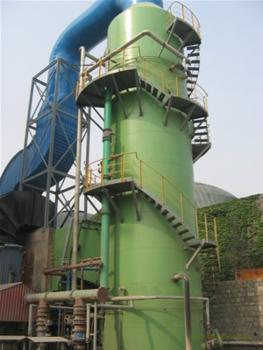

水膜脫硫除塵器

一、結構與原理

       噴射復合式水膜脫硫除塵器主要由主筒體、上部噴淋盤、中部填料、清理孔、視鏡孔等組成，其工作原理是：含塵含硫氣流通過進口煙道進入筒體。主體是一個圓形筒體，堿性水從除塵器上部噴淋盤射入筒內，使整個筒體的填料與堿性水混合形成霧狀水膜從上而下流動（填料在氣流的作用下不停翻滾，使之充分混合產生化學反應生成硫酸鈣）。煙氣由筒體下部切向進入，在筒體內旋轉上升，含塵氣體在離心力作用下始終與筒體內的水膜發生摩擦，這樣含塵氣體被水膜充分濕潤，塵粒隨水流到儲存器底部，從溢水孔排走。在筒體底部設有水封管以防止煙氣從低部漏出，另設有清理孔便于進行筒體底部清理。除塵后廢水由底部溢流孔排出進入沉淀池，循環使用。凈化后的氣體，通過筒體上部錐體部引出，從而達到除塵脫硫目的，使排放煙氣能夠達到環保要求。
二、特點
      復合式水膜脫硫除塵器的特點，造價低，效果顯著，安裝方便，重量輕，降低了除塵器的價格，是用戶理想的鍋爐配套產品。
三、主要技術性能和參數
除塵效率：>98%
脫硫效率：>98%
出口煙速：18~22m/s
進口煙速：16~20m/s
除塵前煙氣溫度：≤80℃
引風機：

本體外形尺寸：

填料

四、安裝
（1）復合式噴射水膜脫硫除塵器根據選用型號及安裝地點地質情況設計除塵器基礎，基礎一定要平整。
（2）除塵器供水系統、風管、沉淀池等附屬設施應在安裝施工時統籌設計。
（3）安裝前用戶必須自備沉淀池。水池要求不漏水（基礎圖在合同生效后一周內供方提供）。
