1、JYM-II艾默生直流系統絕緣監測儀分類

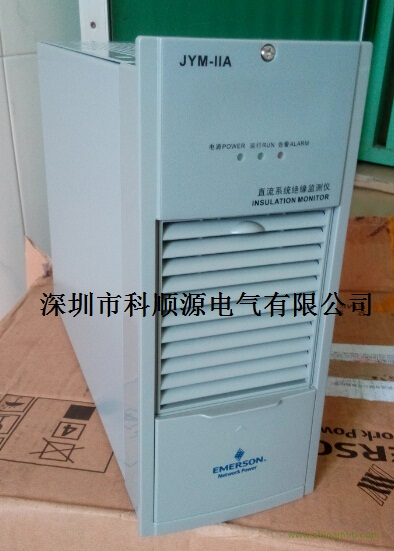

主要有以下三種型號：絕緣監測儀JYM-II(臥式），JYM-IIA（立式），JYM-S(從機)，JYM-IIA采用立式安裝，用戶可以根據應用現場的不用工況來選擇不同方式的安裝方式的產品。JYM-II用于在線監測直流母線和各分支路的絕緣狀況。JYM-S是從機
2、產品概述
艾默生JYM-II絕緣監測儀是艾默生設計的一代在線式直流系統絕緣監測儀，工作時分為常規檢測和支路巡檢。常規檢測是在系統正常運行時實時監測正負母線的對地電壓，測算母線絕緣電阻值。在發生母線絕緣下降時發出報警信號，點亮故障燈，并將故障標志上送監控模塊，同時啟動低頻信號投向各支路。若支路有接地電阻，則穿套在該支路的互感器會感應出電流信號，經過放大后進入AD采樣，計算出該支路的接地阻抗，再從中分離出阻性和容性電流即可得出該支路的接地電阻值。
3、基本參數
絕緣儀技術參數
|
序號
|
項目
|
技術條件
|
|
1
|
環境溫度
|
－5～＋40℃
|
|
2
|
相對濕度
|
≤90％
|
|
3
|
工作電源
|
80～320Vdc
|
|
4
|
功耗
|
＜20W
|
|
5
|
重量
|
主機：＜4kg 從機：＜1.5kg
|
|
6
|
電壓測量精度（0～320V）
|
1％（滿量程）
|
|
7
|
絕緣電阻告警門限
|
0.5～50kΩ（省缺為20kΩ）
|
|
8
|
可帶從機數
|
1～32個
|
|
9
|
可監測支路數
|
最大768路
|
|
10
|
系統接地電阻測量精度
|
0～2kΩ：1kΩ
2～50kΩ：15％
|
|
11
|
支路接地電阻測量精度
（單條支路接地電容不超過30uF）
|
純阻性支路
|
0～2kΩ：1kΩ
|
|
2～25kΩ：15％
|
|
容性支路
|
0～25kΩ：2kΩ或30％
|
|
12
|
支路巡檢時間
|
2～4s
|
|
13
|
低頻信號幅頻
|
約4V，10±0.1Hz
|
|
14
|
通訊接口
|
RS485
|
|
15
|
結束告警回差
|
40％
|
