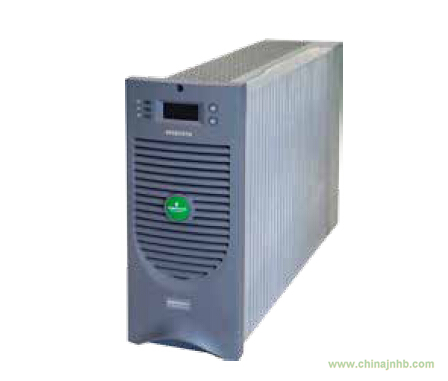

1、ER22010TN艾默生自冷模塊圖片

2、ER22010TN模塊概述

ER22010TN艾默生充電模塊采用自冷設計，支持在線熱插拔，主要用在直流屏上作為電池充電用。ER22010TN是艾默生公司設計的最新一代電力電源充電模塊，模塊人性化設計，安裝簡單，操作和維護方便。

ER22010TN艾默生整流模塊標稱輸出電壓：DC220V，標稱輸出電流10A，最大輸出功率：2600W，ER22010TN模塊滿足RoHS要求，通過TUV、CE、UL認證，。采用最新電源監控技術，實現整流模塊及負載的實時監控、通過后臺調節輸出電壓的功能。

3、模塊基本參數

輸出電壓

標稱220Vdc

額定234Vdc

最大286Vdc

最小198Vdc

輸出電流

額定10A

最大11A

輸出功率最大2860W

效率≥ 96%

負載調整率≤ ±0.5%

穩壓精度≤ ±0.5%

穩流精度≤ ±1%

輸出限流點20%～110%額定電流

軟啟動時間3～8s（50%額定電流，輸出電壓從10%到90%）

紋波系數≤ 0.1% rms

均流系數≤ ±5% (50%～100%額定負載)

噪音≤ 45dB

輸入電壓

額定380Vac

最大456Vac

最小323Vac

相數3相 (3W＋PE)

功率因數≥ 0.92

諧波電流≤ 30%

環境要求

滿載輸出工作-40℃～50℃

最低啟動溫度-40℃

最高工作溫度60℃

相對濕度≤ 90%

額定大氣壓、海拔80 kPa～106 kPa（海拔：0～2000m）

運輸溫度和濕度-25～-+55℃、≤95%

存儲溫度和濕度-40～-+70℃、≤95%

安規

滿足標準EN 60950-1(CE marked)

防護等級IP20

EMC

發射EN 61000-6-4:2007 (CE& RE CLASS A)

抗擾度EN 61000-6-2:2005

可靠性

MTBF 250,000小時 (Bellcore TR332)

RoHS    R5

輸入保護

過壓保護后無輸出，可自恢復

欠壓保護后無輸出，可自恢復

缺相或相間不平衡輸出一半功率

輸出保護

過壓  可通過硬件或軟件進行過壓保護，保護后無輸出，需手動恢復。

硬件過壓保護點高于291V。軟件過壓保護點可設欠壓可通過軟件進行欠壓告警，告警后有輸出，可自恢復熱插拔內置逆止二極管短路回縮110%額定電流，可自恢復過溫保護保護后無輸出，可自恢復 散熱自然冷卻

通信協議CAN口、RS485口

機械參數

寬104mmx高245mmx深360mm

重量≤ 8kg
