功能說明

1. 觸摸屏面板顯示工作狀態。

2. 在屏幕上可以設定各項參數，操作設備。

4. 通過脫氣補水切換閥、脫氣補水電磁閥完成真空脫氣功能，通過補水電磁閥、泄壓電磁閥、排水電磁閥、稱重變送器(液位變送器)完成定壓補水功能，兩臺水泵可選擇工作方式。

5. 設有手動、自動、遠控3種工作方式

6. 控制器設有故障信號輸入、輸出等多種信號供用戶選擇使用。

7. 帶有485通訊接口，采用MODBUS標準通訊協議，可實現遠程通訊功能。

8. 內設定時停機功能，需輸入密碼解除。

二、操作和面板圖

（一）面板布置圖介紹

1.面板設有顯示觸摸屏。

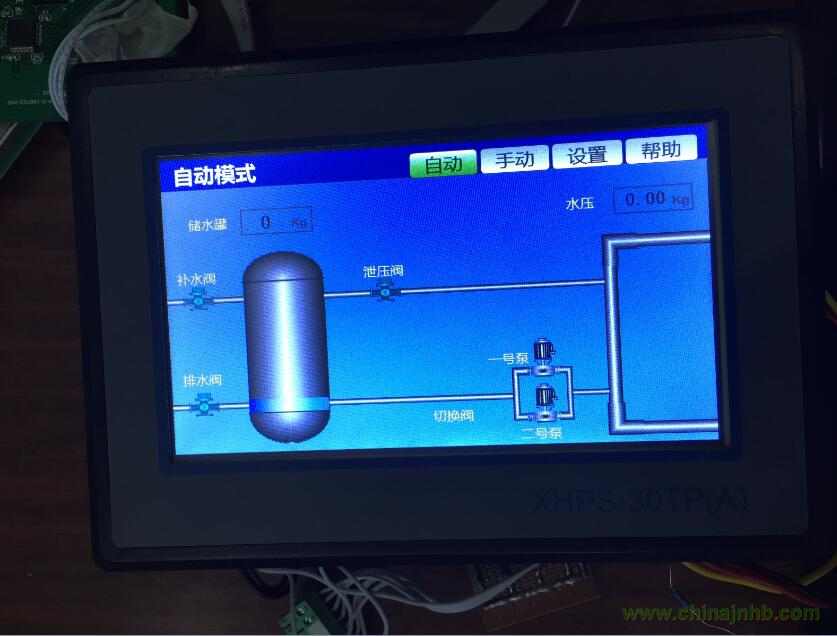

2.屏內運行的狀態和管網壓力顯示

3.手動模式：可以在面板上直接操作“電磁閥”和“水泵”等設備開和關。自動模式：可以按照設定參數值自動運行或遠地控制設備開和關。

4.“設置”鍵：進入?yún)?shù)設定畫面，完成參數修改與保存。

、功能說明

廠家設置登錄界面

設置界面的左上角設置模式的字體處點擊彈出登錄界面，輸入廠家設置密碼即可進入廠家設置

激活界面

設置界面的左上角設置模式的字體處點擊彈出登錄界面，輸入密碼123456即可進入激活狀態界面，點擊激活狀態進入激活欄，輸入激活密碼即可激活

（一）控制對象

控制設備：兩臺水泵（或一臺水泵）、四個電磁閥，一個電動閥。

輸入信號：一個壓力傳感器、一個液位傳感器（稱重傳感器）。

兩臺水泵可實現一臺使用，一臺備用，或者兩臺同時使用。

液位傳感器（稱重傳感器顯示定壓罐里水含量），壓力傳感器顯示壓力大小。

四個電磁閥分別為①排水電磁閥 ②補水電磁閥③泄壓電磁閥④脫氣補水電磁閥

（二）定壓補水控制模式

一、液位控制

當液位達到A點（如左圖）時①補水電磁閥開啟，水位上升，達到B點時補水電磁閥關閉，水位達到C點時③排水電磁閥開啟，水位下降至B點時排水電磁閥關閉。

二、壓力控制

壓力傳感器測得系統壓力為一定范圍內（如左圖），即D-E范圍，水泵不開啟，當壓力低于D點時，水泵啟動，壓力達到E點時水泵停止。當水壓達到F點時②泄壓電磁閥打開泄壓，壓力降至E點時泄壓電磁閥關閉。
