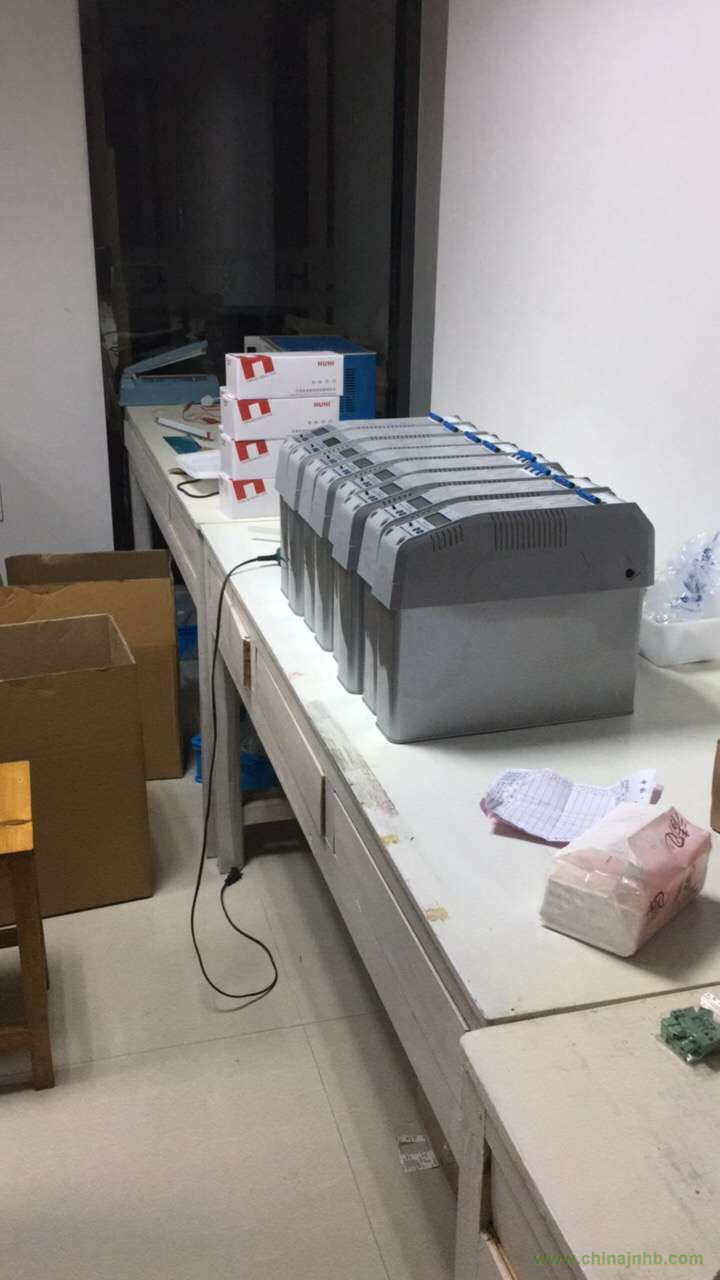

HiX-Z智能電容器無功補償模塊是結合綠色智能電網精神，應用于綠色電網的新一代無功補償模塊化裝置，產品基于微電子技術，整合了自動測控、無功優化、過零投切、多重保護、網絡通訊、液晶顯示等先進技術，在最小的空間實現了低壓無功補償全部功能，還能變化著不同組合構建不同補償方案，是實現無功補償裝置智能化、模塊化、標準化、集約化的最佳配合。
根據市場及用戶需求可分為有三相三角形及星形接法、混合形式，既可單臺使用，也可多臺組合構成補償系統使用，可方便地實現就地、分散、集中自動補償功能，還能滿足三相不平衡場合的混合補償要求。采用該產品可改變傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償裝備具有補償效果好，體積更小、功耗低、使用更靈活、更靠近負載、維護更方便的特點，適應現代電網對無功補償的更高要求。

結構

主要由無功控制器、復合開關、干式電容器三部分組成。無功控制器動態監測系統三相電壓、電流及相位差，判定系統的無功缺額，當系統的無功缺額超過控制器的設定值，復合開關即執行控制器指令，電壓過零投入電容器（可分相或三相投），提高系統的功率因數；當無功缺額低于設定值或系統出現故障，復合開關會自動切出，降低線路損耗。
內置的復合開關是關鍵組件，影響智能電容器的使用壽命。我們是國內首家研制、生產復合開關的企業，復合開關國標起草單位，生產復合開關投切壽命100萬次。我們生產的復合開關在電壓過零瞬間可控硅導通，穩定后磁保持繼電器吸合導通，可控硅退出；切出時是可控硅導通后，磁保持繼電器退出之后，可控硅在電流過零后自然退出。實現無涌流、不拉弧、無諧波注入、能耗小，延長了電容器的使用壽命、減少了投切電容器對電網的沖擊，改善了電網的電能質量。

特點

模塊是由產品分為上下一體式模塊化結構，上面由智能測控，開關，保護等單元組成。下面有兩臺共補或者一臺分補金屬化膜電力電容器構成。采用高精度抗干擾CPU對信號分析處理，具有用過零投切技術結合優化投切、停電、過電流、過電壓、欠電壓、欠電流、失壓、缺相、諧波、溫度、短路等保護功能。

產品分為共補、分補兩種，既可單臺使用，也可多臺組網構成補償系統使用，可方便地實現就地，分散，集中自動優化補償功能，還能滿足三相不平衡場合的混合補償要求產品采用過零投切，現代測控，網絡通訊，自動化控制等先進技術。

性能
1. 安裝方便、靈活：簡單，對安裝空間要求低，適合范圍廣，對于老箱體的改造，更是方便容易；
2.積木結構、簡單擴容：由于體積小、接線簡單，最多可擴至32路，根據負載無功最大缺額，任意增加電容組合，達到最佳補償目標。
3.可選干式或（本干式）電容器：電容器采用高品質純干式阻燃性環氧樹脂電力電容器，無泄漏、整體阻燃防爆、綠色環保、年衰減率小于1.0％；
4.快速保護：采用高品質熔斷器做保護，其高分斷的特性，使智能電容器安全可靠，杜絕了故障擴大；
5.產品具備大屏幕液晶顯示及控制操作面板。
6.多功能液晶顯示：大屏液晶能顯示三相電流、電壓、功率因素，電容器工作電流、投切狀態、故障狀態等信息；
7.電容量監測：電容器的容量衰減是低壓電力電容器質量的最重要指標，環海科技智能型電容器模塊能夠自動對各相工作電流進行測量、顯示，即是對各相容量測量、顯示，容量衰減到70％作為故障報警;
8.智能網絡：多臺智能電容器聯網使用時，自動生成主機、其余為從機，從而構成低壓無功自動控制系統；個別從機出現故障，自動退出，不影響其余工作，如果主機故障，自動退出，在其余從機中產生一個新的主機，組成一個新的系統；控制器自動查詢系統內電容器的容量，按優化原則進行投切，以達到最優的補償效果。
9.分相補償：當三相無功缺額不等，系統自動投入分相補償（可選），調節三相不平衡。
10.完善的保護，產品全程采用計算機監控，每一個節點都設置了檢測流程，嚴密監控系統運行；
具有如下保護功能：
電壓故障保護：當系統出現過壓、欠壓、缺相和三相不平衡時，拒絕投入電容器；已投入的全部退出。
電流故障保護：當電流超過設定的保護電流，則系統斷開該路電容器，保證系統的正常運行。
溫度故障保護：電容器內裝有溫度傳感器，可監測因過電壓、過諧波、電容器漏電流大、環境溫度高等造成電容器內部溫度過高，超出系統設置的保護溫度，則斷開該組電容，延長電容器的使用壽命。
停電保護：遇突然停電，系統自動復零，電容器全部退投。
自診斷故障保護：系統自動監測可控硅、磁保持繼電器的運行，出現故障，開關拒絕閉合或自動退投斷開。

主要性能

■控制中心：采用高精度抗干擾CPU處理器，確保在強電磁干擾環境下正常工作，可實現優化投切和分相補償，解決三相負載不平衡狀況，對無功量缺較大的一相進行單獨補償，最終達到補償最優化模式。

■過零投切：結合先進過零檢測及驅動技術，真正實現電容零壓差投入，零電流切除；有效的控制涌流沖擊，實現了無涌流、無過壓、無電弧、功耗小，使模塊及電容器投切壽命大于130萬次也正常工作。

■保護功能：實現停電、過電流、過電壓、欠電壓、欠電流、失壓、缺相、諧波、溫度、短路等保護功能。超過設定值，模塊退出運行。有效的控制保護了設備的目的。

■人機界面：液晶顯示，可顯配電電壓、電流、功率因數、電容工作電流、電壓、溫度、自檢型故障代碼等參數。

■通訊功能：模塊可通過RS-485總線進行互相通訊，組成系統進行工作，自檢主機領導整個系統，并在主機損壞情況下可重其它機組產生新的主機工作。

■擴容曾組：模塊體積下，采用通訊接線方式簡單，隨著用戶電力負荷的增加而增加電容模塊數量。

■電力電容：采用金屬化膜電容器，灌封介質為油臘混裝（半干式）或充氣和環氧樹脂（純干式）為介質。

■分短能力：綜合型采用高分微斷分段能力≥10KA或快熔斷器；終端型采用高分塑殼斷路器分段能力≥35KA或快熔斷器。有效的保護了瞬間電壓電流過大造成的損害。

技術指標
1、環境條件
溫度：-25℃～65℃
相對濕度：4℃，20%～90%
大氣壓力：70kPa～106kPa
2、電源條件
額定電壓：380V/220V三相四線交流50HZ；
允許偏差：±20%；
電壓波形：正弦波，總畸變率不大于5%；
3、測量精度
電壓：≦0.5%
電流：≦1.0%
功率：≦1.0%
4、保護誤差
電壓：≦0.5%
電流：≦1.0%
溫度：±1℃
時間：±0.01S
5、無功補償參數
電容器投切時隔：≥10S（可設定）
無功容量：單臺≦（20+20）Kvar(三相共補)、≦20Kvar(三相分補)。
6、可靠性參數
控制準確率：100%；
可投切次數：≥100萬次；
采樣靈敏度：≦20mA
投切開關耐壓：≥2500V AC
