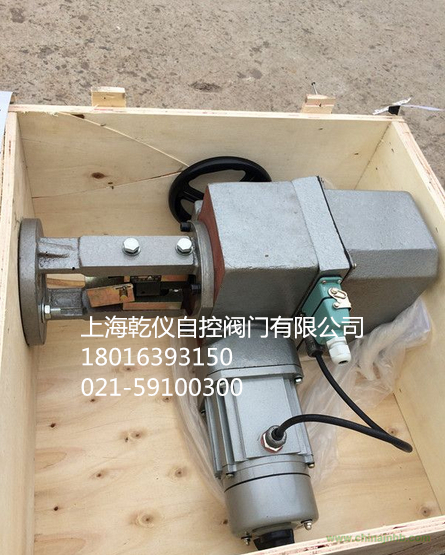

SKZ-3100直行程電動執行機構
S系列電動執行機構是DDZ-S系列儀表中的執行單元，在繼承我國現有待能動執行機構制造經驗的基礎上，吸收國外同類產品的先進性，由一所四廠國家骨干企業聯合設計。產品具有如下特點：產品系列組合化：S系列電動執行機構從伺服放大器至機械結構等部分，均按功能和作用設計成標準單元，可靈活組成不同功能要求的角行程、直行程、多轉式等電動執行機構。產品功能完善、智能化：既能接受模擬量信號又能接受數據通信的信號，既可開環使用又可閉環使用，與主控儀表的配套適應性強。產品具有力矩限制機構，機械限位保護，電氣限位保護功能，還可具有故障自診斷及處理能力。具有手、自動雙向無擾動切換及閥位顯示。產品價廉，使用可靠S系列電動執行機構的價格與DDZ-Ⅲ型電動執行機構價格相當或略高?？煽啃灾笜薓TBF2萬小時基型品種的外殼防護等級達到GB4208規定的IP65要求。
輸入信號： 4～20mA； 1～5V
負載阻抗：250Ω
電源電壓：
單相：220V 50Hz
三相：380V 50Hz
基本誤差：±2.5 9，6
環境溫度：
伺服放大器：O～50℃
執行機構：-25～70℃
環境濕度：
操作器、伺服放大器：10 %～85 %
執行機構：5 %～95%
型號規格：
SKZ系列直行程電動執行機構
|
序號
|
型號
|
公稱負載值N
|
公稱行程值mm
|
|
1
|
SKZ-1000
|
400
|
6、10、16
|
|
2
|
SKZ-2100
|
1000
|
10、16、25
|
|
3
|
SKZ-3100
|
2500
|
10、16、25
|
|
4
|
SKZ-4300
|
6000
|
25、40、60
|
|
5
|
SKZ-5400
|
16000
|
40、60、100
|
|
6
|
SKZ-6400
|
25000
|
40、60、100
|
SKJ系列角行程電動執行機構
|
序號
|
型號
|
公稱負載值N-m
|
公稱行程值
|
|
1
|
SKJ-0100
|
16
|
90°
|
|
2
|
SKJ-1100
|
40
|
|
3
|
SKJ-2100
|
100
|
|
4
|
SKJ-3100
|
250
|
|
5
|
SKJ_4100
|
600
|
|
6
|
SKJ-5100
|
1600
|
|
7
|
SKJ-6100
|
4000
|
|
8
|
SKJ-7100
|
6000
|
|
9
|
SKJ-8100
|
10000
|
SKD系列多轉式電動執行機構
|
序號
|
型號
|
公稱負載值N.m
|
公稱行程值r／min
|
|
1
|
SKD-0100
|
16
|
5、7、10、15、20
|
|
2
|
SKD-1100
|
40
|
|
3
|
SKD-2100
|
100
|
|
4
|
SKD-3100
|
250
|
5、7、10、15
|
|
5
|
SKD-4100
|
600
|
5、7
|
