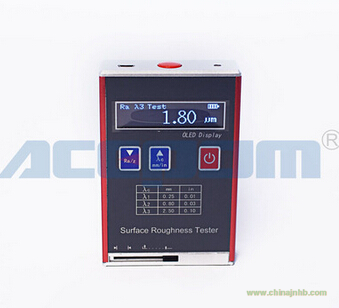

袖珍表面粗糙度儀ACEPOM6100是ACEPOM科技研發的專用于測量被加工零件表面粗糙度的新型智能化儀器。集當今微處理器技術和傳感技術于一體,以先進的微處理器和優選的高度集成化的電路設計，構成適應當今儀器發展趨勢的超小型的體系結構,可以完成粗糙度參數的采集、處理和顯示工作。
適用于加工業、制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定。
測量工件表面粗糙度時，將傳感器放在工件被測面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比列的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器顯示出來。
* 多參數測量：Ra.Rz。
* 高精度電感傳感器。
* 內置鋰離子充電電池及充電控制電路，容量高。
* 機電一體化設計，體積小，重量輕，使用方便。
* 具有自動關機功能。
本儀器給出的參數符合GB/T 3505-2000《產品幾何技術規范、表面結構、輪廓法、表面結構的述語、定義及參數》、符合GB/T 6062-2002《產品幾何量技術規范 （GPS）表面結構 輪廓法接觸（觸針）式儀器的標稱特性》。適用于加工業、制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定。該款粗糙度儀專用于測量平面，ACEPOM6110可用于測量外圓、平面、錐面，還可測長寬大于80×30mm的溝槽。
技術參數：
|
型號
|
ACEPOM6100
|
|
測量參數
|
Ra、Rz、Rq、Rt
|
|
測量范圍
|
Ra:0.05-10.0μm； Rz:0.1-50μm
|
|
取樣長度
|
0.25mm、0.8mm、2.5mm；
|
|
評定長度
|
1.25mm、4mm、5mm
|
|
掃描長度
|
6mm
|
|
示值誤差
|
≤±15％
|
|
示值變動性
|
＜12％
|
|
傳感器類型
|
壓電晶體
|
|
電源
|
3.7V鋰離子電池
|
|
工作溫度
|
0oC- 40oC
|
|
重量
|
200g
|
|
外型尺寸
|
106×70×24mm
|
|
標準配置
|
主機、電源適配器、多刻線樣板（粗糙度標準塊）
|
