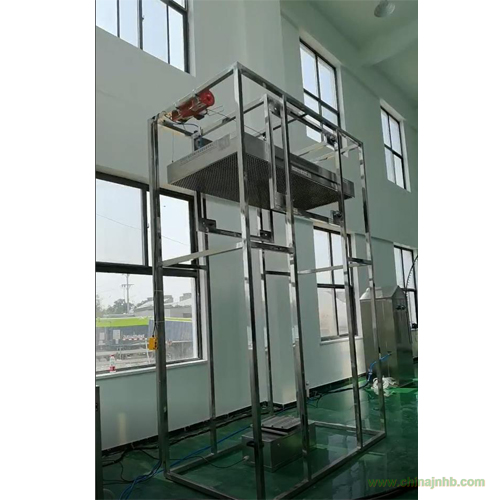

武漢科輝GB/T10485一體式滴水試驗設備
產品用途:本產品滿足IP防護等級IPX1/IPX2的滴水試驗，主要適用于外部照明和信號裝置及汽車燈具外殼防水試驗檢測,同時檢測產品在運輸過程或使用中可能受到侵水的影響,為產品技術標準提供可靠依據； 整個試驗過程在箱體內完成，水不會濺到室外，并且水可以循環利用。
一、參照標準
GB/T10485-2007道路車輛外部照明和光信號裝置環境耐久性
GB4208-2008外殼防護等級（IP代碼）
GB/T12480-90 客車防雨密封性試驗方法
GB 2423.38-2005電子電工產品基本環境試驗規程試驗R：水試驗方法
GB/T4942.2-1993 低壓電器外殼防護等級
二、設備結構：
1、設備為整體箱式設計，采用SUS304不銹鋼板材，箱式設計，試驗用水不會流到室內。設備箱體采用上下結構，上部為滴水箱和樣品臺，前面設計超大玻璃門，可以清楚地觀察樣品試驗狀況。玻璃門安裝滑動刮雨器，可以將門上的水珠刮落。下部為水箱和樣品臺轉動機構。設備的控制安置在設備的右側，操作維護方便。
2、滴水箱采用升降導軌上下移動自動升降機，滿足不同高度樣品的需要，滴水箱上下高度調節范圍200—600mm。設計水位調節供水箱，流量計控制水流量，上水采用壓力水泵。
3、可調角度工作臺采用鋁材制作，臺面T型槽設計，方便客戶安裝工裝。除工作臺外，與水接觸的部件，全由不銹鋼/銅等耐腐蝕材料制作。
4、滴水箱采用不銹鋼板制作，按20X20mm排列組成方陣，特制滴水嘴孔徑?0.4mm。
武漢科輝GB/T10485一體式滴水試驗設備
三、技術參數：
|
產品型號
|
ZK/DS-L
|
|
內箱尺寸
|
800×800×1000mm
|
|
外形尺寸
|
900×1100×1800mm
|
|
滴水量
|
0.5～4.5mm/min
|
|
滴水孔徑
|
?0.4mm
|
|
孔間距
|
20mm×20mm方陣
|
|
降雨量
|
3～5㎜/ min
|
|
降雨強度
|
10～400mm/h
|
|
滴水范圍
|
600×600mm(如有特殊要求訂貨時說明)
|
|
樣品臺尺寸
|
500×400㎜并附T型固定槽
|
|
樣品臺承重
|
≤30KG
|
|
滴水槽高度可調范圍
|
200～600㎜
|
|
滴水箱高度
|
200mm
|
|
樣品臺角度
|
15～45度可調（以垂直方向?yàn)榛A(chǔ)）（IPX2試驗）
|
|
樣品臺轉速
|
1r/min (IPX1試驗)
|
四、設備配置：
1、水位調節供水箱：為便于調整滴水量，在滴水箱外還有一個供水箱，靠調節供水箱的高度來調節滴水箱內的水位高低，達到需要的滴水量。
2、自動升降機：為適于各種規格試件的試驗所需，由升降機來調節滴水箱的高度。
3、濾紙：原國際/軍標上規定用細砂/不同的石子組成阻尼層來調節滴水量，從實際效果來明顯不妥，容易堵塞，造成滴水不均勻。擬采用不同目數的多層濾紙來替代砂/石子，阻尼效果一樣，不易堵塞，清洗更換方便。
4、流量計：必要的水流量調節。
5、可調角度工作臺：與旋轉工作臺不同，該工作臺是固定的。工作臺面可作15～60°的傾斜，臺面有T型槽，可固定重的試件。底部與轉臺臺面連接，不用時可移出。
6、操作面板設計時間控制器、各功能開關及手動測試開關，控制電路使用施耐德電器，經久耐用。
