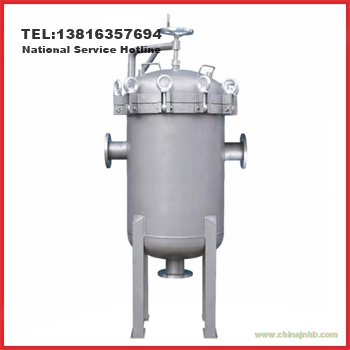

一、LPGK(D)立式直通倒濾式快開過濾器產品概述
LPGK(D)立式直通倒濾式快開過濾器是我廠按《JB/T 7538-2016管道用籃式過濾器》標準設計和制造的一種快開籃式過濾器，其頂部為法蘭、封頭和吊耳焊接為一體形成的上蓋，轉臂機構連接筒體與上蓋，開啟上蓋時，旋轉位于上蓋上方的手盤，手盤帶動絲桿旋轉，從而提升上蓋，隨后轉動轉臂將上蓋轉動到筒體外，該轉臂機構結構簡單、拆裝方便，可實現上蓋的快速提升與移動，并且上蓋的移動范圍大，操作簡單、省力，便于清洗、更換籃式過濾器內部的不銹鋼過濾籃。
與LPGK(D)立式直通倒濾式快開過濾器同系列的還有：LPGK立式直通正濾式快開過濾器(斜口網式)、LPGK立式直通正濾式快開過濾器(直口網式)等，本產品可使檢修人員開啟過濾器清洗濾芯省時、省力，提高工作效率。
二、LPGK(D)立式直通倒濾式快開過濾器主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
筒 體
|
Q235B
|
20#
|
S32168
|
S30408
|
S31608
|
S31603
|
|
2
|
接 管
|
Q235B
|
20#
|
S32168
|
S30408
|
S31608
|
S31603
|
|
3
|
法 蘭
|
Q235B
|
A105
|
321
|
304
|
316
|
316L
|
|
4
|
封 頭
|
Q235B
|
20#
|
S32168
|
S30408
|
S31608
|
S31603
|
|
5
|
密 封 件
|
金屬纏繞墊、柔性石墨、聚四氟乙烯
|
|
6
|
濾 籃
|
304
|
304
|
321
|
304
|
316
|
316L
|
|
7
|
排 放 口
|
304
|
304
|
321
|
304
|
316
|
316L
|
三、LPGK(D)立式直通倒濾式快開過濾器主要技術規范表
尊敬的用戶！如果你需訂購我廠籃式過濾器產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱直徑、公稱壓力、殼體材質、濾籃材質及過濾精度等，本系列產品按內部結構形式的不同有正濾式和倒濾式兩種等，該過濾器法蘭標準按GB/T 9112~9124、GB/T 13402的規定，也可選用其他標準的法蘭，如有特殊要求，請來電咨詢。
