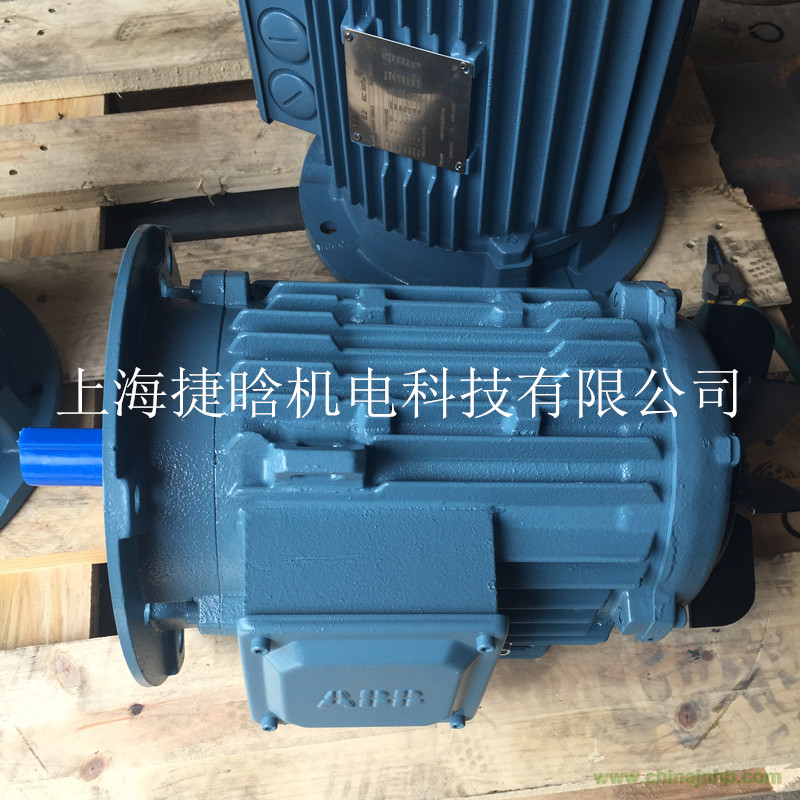

ABB變頻電機M2BA180MLA2B3 22KW

簡介

M2QA系列標準三相異步電動機（H71-H355）是ABB公司研發出來的可替代QA系列電動機的最新產品。M2QA系列標準三相異步電動機高效可靠，節能環保。該系列電機噪音低，壽命長，適用于各種惡劣的環境，被廣泛地運用于各行各業。

·高效節能，降低運營成本，能夠讓最終用戶在6～18個月內收回高出的采購成本

·可靠性高，保障設備連續平穩運行，故障率低，降低維護成本 [1] ·采用進口軸承，先進工藝，使電機壽命更長，一次采購，多年受益

·柔性設計，能夠根據客戶要求加裝多種附件

電機詳情

1、M2QA系列ABB電機1KW-90KW 2P 4P電機在S1工作制下，M2QA系列達到CEMEP-EU的II級效率標準，具有較好的節能效果。M2QA系列ABB電機

寬電壓設計

高至690V且可應用于50Hz和60Hz電網。

可靠的繞組

采用新技術的絕緣材料，可達到F級絕緣（B級-80K溫升），確保了繞組的較長的壽命。

強抗腐蝕保護

電機經過抗環境腐蝕設計能夠保持較長壽命。

軸承具有較高承載能力

配置深溝槽滾球軸承使得電機壽命大大延長。71-250mm中心高的鑄鐵電機配備終生免維護軸承，280-355mm的電機作為標準配置裝有注油孔。M2QA系列ABB電機

低噪音水平

通過優化電磁及電氣設計，改善冷卻系統，及結構優化保證M2QA系列總體較低噪音水平。

額外的繞組保護

根據客戶要求可加裝PTC熱敏電阻，熱敏開關和防冷凝加熱帶等繞組保護附件。

2.M2QA系列ABB電機機械設計

全封閉自扇冷設計，IP55防護等級及重負載設計，同時采用強抗腐蝕鑄鐵材料使得M2QA系列電機可以適應各種環境。電機的機械結構非常堅固，280-355mm中心高的電機標準配置排水孔及塞子。

靈活的引出線方向。電機接線盒的安裝方式可在電機頂部、左側、右側,接線盒自身可旋轉安裝,71-132機座的接線盒可旋轉4*90方向。160及以上機座接線盒可旋轉2*180方向。電機針對不同環境及應用要求有多種可選配置，如更高的防護等級，絕緣水平，防塵保護，密封圈，防雨裝置等等。

3.M2QA系列型號說明

M2QA 112 M 2 A

M2QA--型號標記112--機座號（以轉軸中心高mm表示）

M--機座長度2--極數A--鐵芯長度

使用條件

海拔不超過1000mM2QA系列ABB電機

環境空氣溫度隨季節而變化，但不超過+40℃

電壓、頻率及工作方式

工作電壓：220-240V 380-420V 440-480V 660-690V

額定頻率：50/60HzM2QA系列ABB電機

工作方式：連續（S1）

絕緣等級：F

功率 型號 極數 代碼
0.37 M2QA71M2A 2P 3GQA071301-ASA
0.55 M2QA71M2B 2P 3GQA071302-ASA
0.75 M2QA80M2A 2P 3GQA081301-ASA
1.1 M2QA80M2B 2P 3GQA081302-ASA
1.5 M2QA90S2A 2P 3GQA091101-ASA
2.2 M2QA90L2A 2P 3GQA091501-ASA
3 M2QA100L2A 2P 3GQA101501-ASA
4 M2QA112M2A 2P 3GQA111301-ADA
5.5 M2QA132S2A 2P 3GQA131101-ADA
7.5 M2QA132S2B 2P 3GQA131102-ADA
11 M2QA160M2A 2P 3GQA161301-ADA
15 M2QA160M2B 2P
18.5 M2QA160L2A 2P 3GQA161501-ADA
22 M2QA180M2A 2P 3GQA181301-ADA
30 M2QA200L2A 2P 3GQA201501-ADA

訂貨須知

訂貨時請?jiān)敿?xì)說明電機型號、功率、極數、電壓、頻率、接法、安裝結構形式等。選型時，應根據負載和其他使用要求對照樣本選用。如有特殊要求，如左出線、右出線、雙出軸、其他絕緣等級可作為特殊要求訂貨。
