海事局用8KW柴油發電機靜音箱設計原理：靜音箱內外部結構
1小型發電機組箱體外部四角采用圓弧結構，使整個箱體為流線形結構。
2箱體內部為體化，在箱壁上裝有層鍍鋅孔板，使得箱體內部更加美觀，并能的降低發電機發出的高低頻噪聲。
3箱體的連接螺絲都設置在箱體內部及頂部，使得箱體結構更加緊湊。
強抗腐蝕構造罩身為鋼體，內部噴高效防銹漆，外部采用低溫烤漆，抗腐能力強；所有螺絲均用鍍鋅螺絲，具備抗腐蝕性能；箱體合葉采用高溫烤漆，所有的鎖均由不銹鋼材料制作。

1、發電機組機房煙管的布置海事局用8KW柴油發電機
11 必須通過波紋管與機組排煙出口相連接以吸收熱膨脹、位移和振動。
12 置于機房內時，根據其尺寸、重量可采用從地面支撐的辦法。
13 在煙管改變方向的部分，建議按照膨脹節，以抵消機組運行時管道的熱膨脹。
14 90度彎頭的內彎半徑應為管徑的3倍。
15 一級盡可能靠近機組。
16 當管路較長時，建議在末端安裝一后級。
17 排煙終端出口不能直對易燃物質或建筑物。
18 機組排煙出口不得承受重壓，所有鋼性管路應借助建筑物或鋼結構得以支撐固定。
2、發電機組機房煙管的安裝
21 為防止冷凝物倒流入機組，平置的排煙管應有坡度，低端遠離發動機；在及其它任何有冷凝水滴流的管路部分，如煙管垂直轉向處，應設置排水口。
22 當煙管穿過易燃屋頂、墻壁或分隔物時，應加以隔熱套筒及壁外套板。
23 在條件允許的情況下，盡可能將絕大部分煙管布置在機房外以減少輻射熱；室內的煙管應全部家裝隔熱護套。如果受安裝條件限制，須將及其余的管路皆置于室內時，應用50毫米厚的高密度隔熱材料外加鋁質護套將整個管路包扎隔熱。
24 管路支撐固定時應允許熱膨脹的發生。
25煙管的終端應能避免雨水的滴落。可將煙管水平伸出，出口修斜或安裝防雨帽。

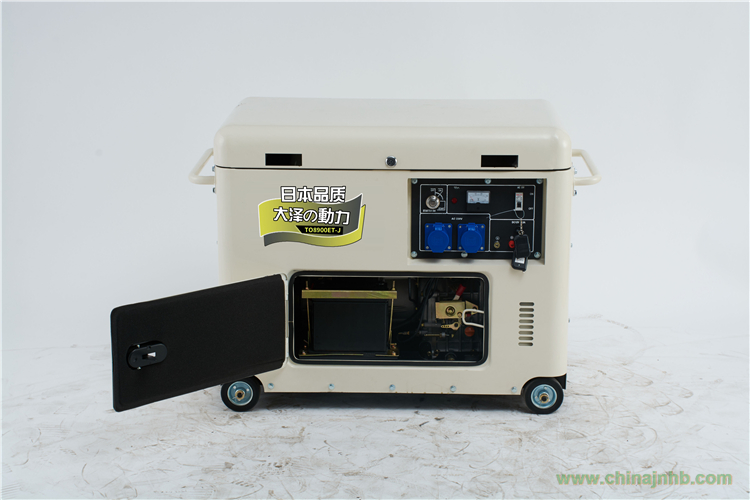

型號：TO9800ET-J
↓發電機參數
┏額定功率：8KW
┣備用功率：8.2KW
┣額定頻率： 50HZ
┣額定電壓： 220V/380v
┣結構類型： 靜音式
┣功率因素： 0.8/1.0
┣相    數： 單三相
┣燃油類型：0# 、-10#柴油
┗啟動方式： 電啟動（選配全自動）

↓發動機參數
┏發動機型式：單缸,風冷, 四沖程,立式,直噴式
┣發動機型號 ：TO195
┣活塞排量（ml）：531
┣機油容量（L）：1.75L
┣工作時間：8-12h
┣空載油耗：206g/kw.h
┣機油型號：SAE10W30（或CD）
┣油箱容積（L）：25L


↓整機參數
┏噪音db/7m：68-76
┣機油報警：具有
┣額定轉速：3000r pm
┣長寬高（mm）940*530*700
┣凈重(kg)：160/175
