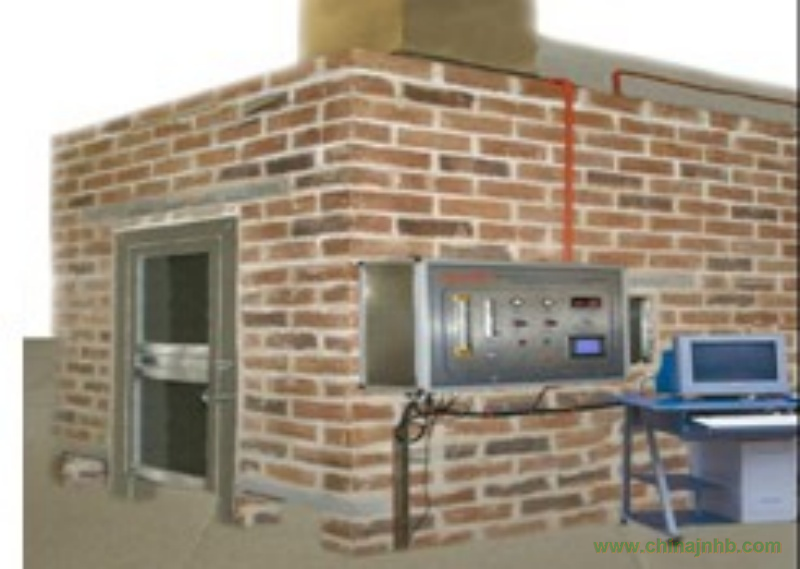

HZ-UL1685成束電纜燃燒試驗室

UL1685標準成束電纜燃燒試驗室適用標準：適用于UL1685標準成束電線電纜燃燒試驗方法（IEC60332-3：1992、GB18380.31-2008成束電纜燃燒試驗室可參考此方案）

適用范圍：適用于成束電纜在規定條件下抑制火焰蔓延有能力，其與電纜的用途：即電力、通信等無關。

主要組成部分:

1）點火控制系統

2）收集塔及排煙裝置

 3）燃氣流量控制系統

4）煙霧濃度測量系統

 5）測溫控制系統

 6）延燃控制系統數據采集內容：

1、流量測量

2、溫度測量

 3、速度測量

4、煙霧測量等數據采集。

主要參數：

1）墻體，試驗箱的后墻和兩側墻應采用傳熱系數為0.7W.m-2?k-1，在（1.5-2.0mm）厚的鋼板上包覆65mm厚的礦物纖維再包一適當?shù)耐馓准纯?。鋼梯與試驗箱后墻之間的距離為（150±10）mm，鋼梯最下面的橫檔距離地面為（400±5）mm，電纜式樣的最低處距離地面約100mm。

2）門 0．9×2m（寬×高）不銹鋼邊框，鋼化玻璃。

3）熱量傳導率為內部是37．8℃時外面溫度23．9℃。

4）煙霧收集塔傾斜邊傾斜度為40度角，塔頂正方體為914㎜。過濾網為610邊長

5）觀察窗邊長為457±25㎜，三方（除了門那一邊）下邊到地面距離為 1295±25mm，右邊到墻邊距1143±25mm

6）空氣入口： 559×343㎜(±6㎜)、914×305㎜(±6㎜)、2438(±25㎜)×305㎜(±6㎜)

7）排煙管406㎜直徑長，水平安裝在收集塔正方體右側。

8）風速計測量區域  地面火嘴基座向上1．5m處，基座為305×76×152㎜

9）梯架高2400㎜，橫檔為305×25×25㎜（長×寬×高）正方形，兩橫檔間距離299㎜。

10）火嘴扁平長341㎜寬30㎜上有242個火眼，火眼長257㎜，橫向兩火眼間距離3.2㎜，縱向兩火間距離2㎜，三火眼間距離5㎜。

11）室內風速≤1m/s速度

12）燃氣流量13.2L/M，燃氣壓力0.1Mpa    空氣76.8L/M，壓力0.1 Mpa

13）體積：2438mm×2438mm×3353mm（試驗要求：14.5m3≤磚墻內部體積≤36 m3）
