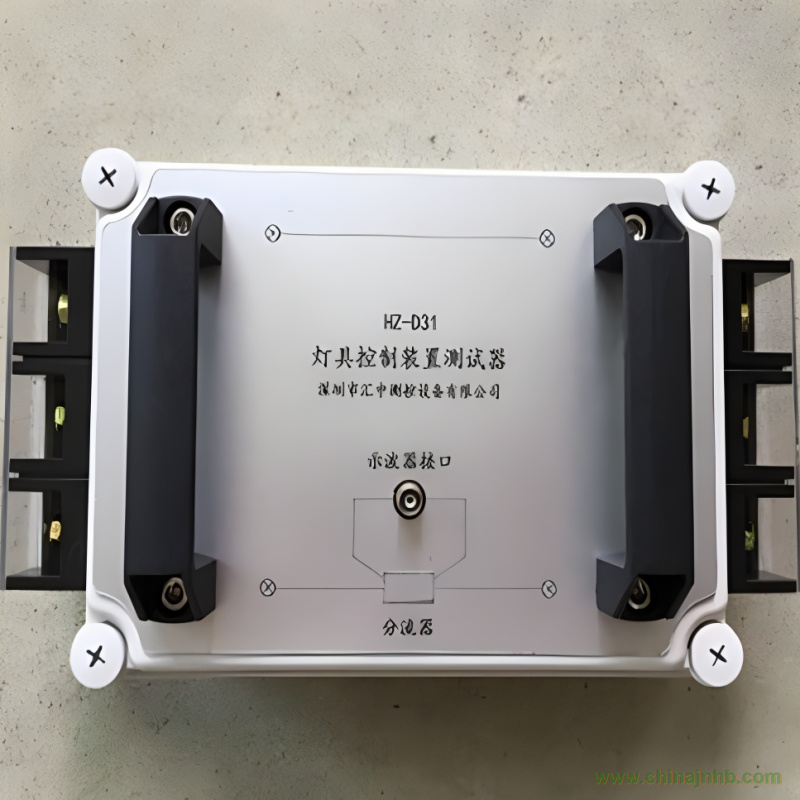

HZ-D31精準燈具控制裝置測試器 準確燈具控制裝置電流測試器 GB19150燈具控制裝置測試電路

產品介紹 ：

一、燈具控制裝置測試器概述：

本測試器是根據IEC61347-1：2010-11標準，第14.6條要求電流符合性而研制成的電流測試裝置；通過本測試器電流測量，能判斷試驗條件是否符合《標準》。

二、使用和測試方法

1.1、根據IEC61347-1：2010-11標準，第14.6條a要求連接好電路，如圖（一）：

1.2、調整示波器輸入端顯示比例為X1，Y軸調整為1V/格，X軸調整為20mS/格,同步狀態設置在正常同步。

1.3、舉例說明：接通供電電源，示波器波形為測試裝置的電流，波形如圖（二）

電流讀取方法：峰值電壓為：1.9V，峰值電流為190A(電流轉電壓比為100:1)

            有效值電壓為：1.34V，電流有效值為134A

根據IEC61347-1：2010-11標準要求，電源及測試裝置能恒定流出160A +10% -0%電流的為合格。

2.1根據IEC 61347-1：2010-11標準，第14.6條b連接好被測試產品，如圖（三）

3.1、根據IEC 61347-1：2010-11標準，第14.6條C，接通供電電源進行測試，示波器設置方法和電流讀取方法與1.2、1.3相同。

三、測試器技術參數：

1、工作電壓：＜1000Vac ；

2、工作頻率：50/60Hz ；

3、工作電流：＜500Aac 。
