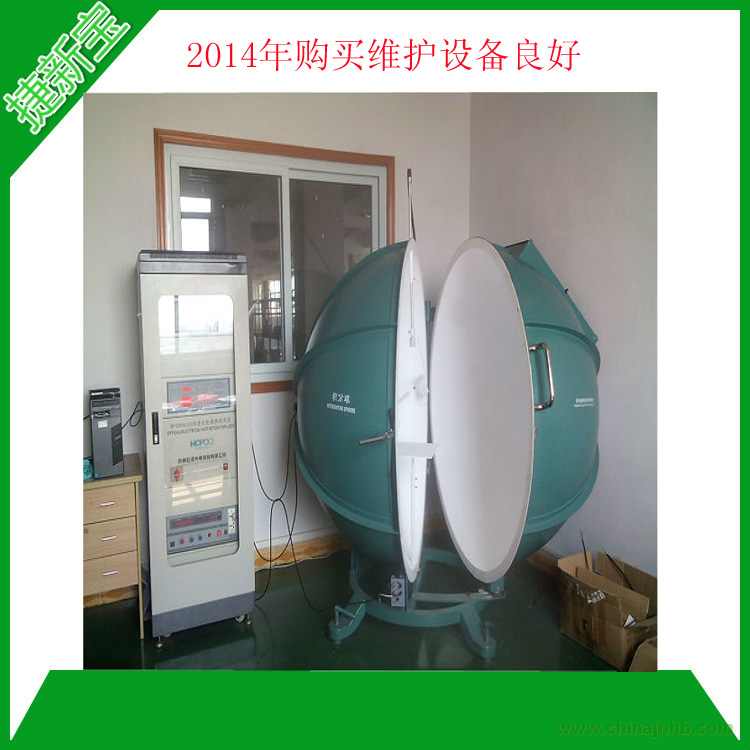

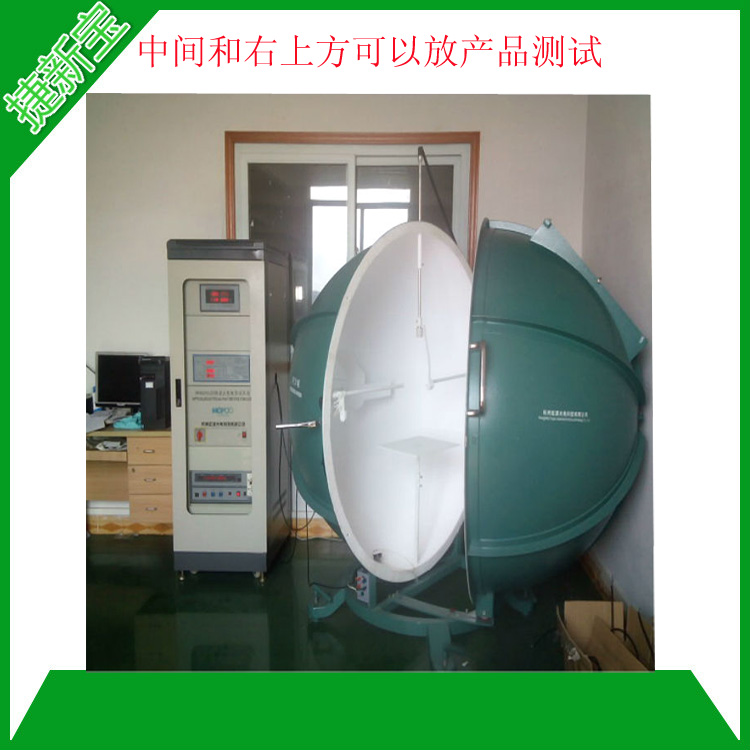

積分球儀”參數說明
|
光數：
|
多色儀
|
光波段：
|
可見光光譜儀
|
|
色散元件：
|
光柵光譜儀
|
探測方法：
|
分光鏡
|
|
工作原理：
|
新型光譜儀
|
積分球：
|
2.0米
|
|
產量：
|
1253
|
|
|
“積分球儀”詳細介紹
產品詳細信息:
A、應用功能：
● 雙探頭配置，大小積分球球分別定標好后，測試時大小球來回切換無須重新定標，即省時又便于用戶操作。
● 內置40V,5A恒流源。
● 基于windows操作系統人機交換界面良好；標準SMA905光纖接口，CCD高速光譜；可連接打印機打印測試報告，Excel保存數據，利于分析；一臺主機配置相關裝置，完全滿足光源的光色電各種性能測試與分析等相關試驗。適用于實驗室、質檢部門研發測試，也可使用于生產線快速測試.自動化集成度高，分檔設定。
B、性能參數：
● 測量LED的光譜功率分布,色品坐標,相關色溫,顯色指數,色溫差、峰值波長、光譜半寬度、主波長、色純度、光通量、發光強度（配測試支架）、光效、正向電壓、反向漏電流等光色電性能參數；
● 儀器智能化程度高，測試穩定性，重復性高，完全滿足CIE 對光和顏色的測量要求；
● 技術指標如下：
名稱
功能
參數范圍
速度
測試速度
5ms-2s
光參數測試
光強的測量范圍
0 mcd～3000 c d(遠場)
（需另配光強裝置）
光通量測量范圍
10mlm～50000lm
光度測量精度
一級
波長范圍
380~780nm
波長準確度
±0.5nm
色參數測試
色溫測量范圍
1000K—100000K
分辯率
1K
色溫準確度
±0.5%
色品坐標準確度
±0.0025
顯色指數測量范圍
0-100
顯色指數測試誤差
±(0.5%rd+0.5)
色容差準確度
±0.5SDCM
電參數測試
正向電流(IBFB)
0.1mA～5000.0m A
正向電壓(VBFB)
0.01V～40.00V
反向電流(IBRB)
0.1μA~200μA
反向電壓(VBRB)
0.01V～30.00V
電參數測量精度
0.5級‘‘
“積分球儀”其他說明
|
名稱
|
功能
|
參數范圍
|
|
速度
|
測試速度
|
5ms-2s
|
|
光參數測試
|
光強的測量范圍
|
0 mcd ～ 3000 c d( 遠場 )
（需另配光強裝置）
|
|
光通量測量范圍
|
1 0 mlm ～ 50000 lm
|
|
光度 測量精度
|
一級
|
|
波長范圍
|
380~780 nm
|
|
波長準確度
|
± 0.5 nm
|
|
色參數測試
|
色溫測量范圍
|
1000K — 100000K
|
|
分辯率
|
1K
|
|
色溫準確度
|
± 0.5%
|
|
色品坐標準確度
|
± 0.0025
|
|
顯色指數測量范圍
|
0-100
|
|
顯色指數測試誤差
|
± (0.5%rd+0.5)
|
|
色容差準確度
|
± 0.5SDCM
|
|
電參數測試
|
正向電流 (I B F B )
|
0.1mA～5000.0m A
|
|
正向電壓 (V B F B )
|
0.01V～40.00 V
|
|
反向電流 (I B R B )
|
0.1 μ A~200 μ A
|
|
反向電壓 (V B R B )
|
0.01V～30.00 V
|
|
電參數測量精度
|
0.5 級
|
