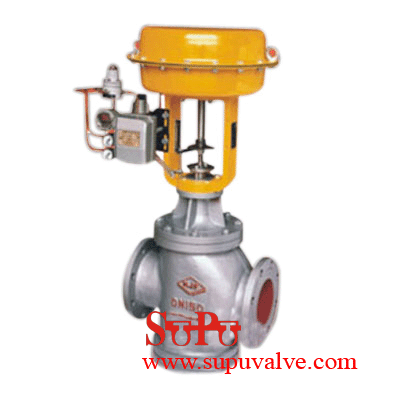

氣動薄膜調節閥,ZJHP

技術參數：
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti 聚四氟乙烯波紋管
填片：橡膠石棉板、1Cr18Ni9Ti石棉纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：30SIMN
襯套：2Cr13
功能附件選項：（選項）
E－防爆型（電氣定位器防爆等級可選：隔爆型、本安型）
X－帶信號反饋（電氣定位器帶反饋或另配閥位變送器）
S－帶手輪機構
Q－完全切斷型
調節閥參數：
型式：直通鑄造球型閥
公稱通徑：合流閥：25～300mm、分流閥：80～300mm
公稱壓力：PN1.6、4.0、6.4MPa
法蘭標準：JB/T79.1-94～79.2-94等
上閥蓋：標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
結構形式：標準型、散熱型和波紋管密封型
產品特點：
l 頂導向單座調節閥，結構緊湊，部件少、易維修；
l 泄漏量?。河捎陂y芯、閥座是軟密封，故泄漏量低于國家IV級標準；
l 閥體按流體力學原理設計成等截面低阻流道，額定流量系數增大30%；
l 可調范圍大，固有可調比為50；
l 閥體內腔、閥芯、閥座、能耐酸、堿，耐強腐蝕；
l 密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏；
l 采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。
用途：適用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄露量小閥前后壓差不大的工作場合。
