概述：

1,標準的NAMUR氣源接口

2,標準的VDI/VDE3845附件安裝

3,陽極硬化無須2次潤滑的缸內壁

4,正常使用壽命可達100萬次

技術參數：

殼體：鋁合金表面陽極化處理

端蓋：鋁合金表面噴塑處理

活塞/齒條：鋁合金

密封O型圈：丁睛橡膠=NBR70

軸承墊圈/導環：塑料

功能選項（可選）

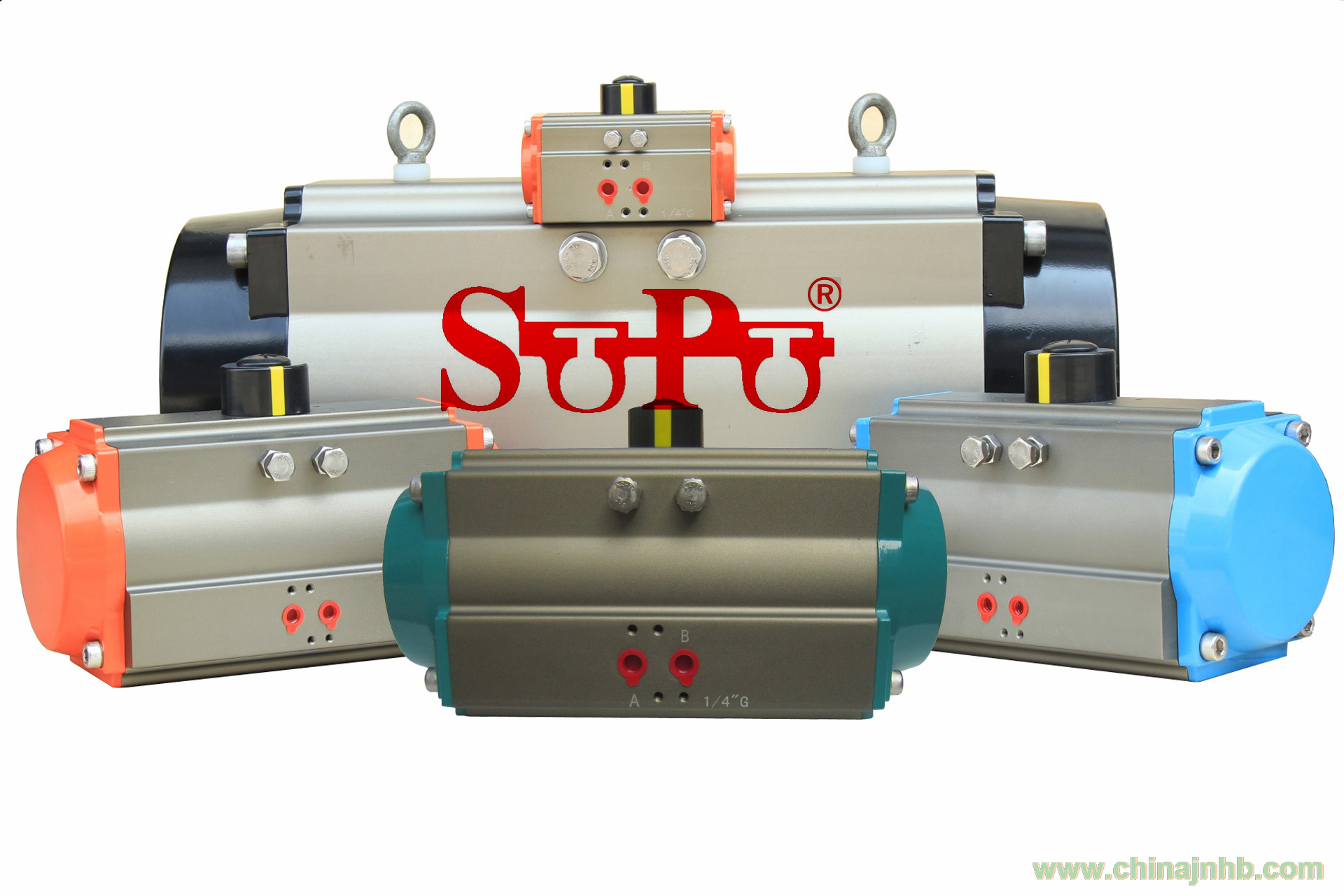

基本設計：氣動雙活塞執行器,型號GT雙作用式,型號GT-S單作用式(有彈簧返回)

制造特點：超寬面齒條(活塞)小齒輪傳動技術,活塞及齒輪和殼體接觸面有低磨擦材料制成的滑動軸承襯套,導向,單作用式有保險彈簧座

采用標準：執行器與閥門連接：四個或八個螺栓孔符合標準DIN/ISO5211,軸裝配孔符合標準DIN3337?？晒┻x擇的裝配軸孔有多種形狀尺寸選擇

執行器與控制閥連接：GT/GT-S100~350符合標準NAMUR或VDI/VDE3845,GT/GT-S040~90通過轉接板連接

執行器與信號盒連接：符合VDI/VDE3845

主要性能：

l 采用過濾,干燥或加油潤滑的壓縮空氣,工作壓力可達0.8MPa,也可由水或油來驅動；

l 內部為齒輪齒條,雙活塞設計,輸出軸與小齒輪為一體式；

l 缸體內表面是經過珩磨,軸承墊片活塞導環采用聚四氟乙烯材料,具有低的摩擦阻力,能吸收側向推力的特點；

l 所有密封,采用潤滑的丁晴橡膠O型密封圈,在正常操作的環境下,不必再次潤滑；

l 標準軸裝配孔為正四方形,符合ISO5211/DIN3337,便于與閥桿連接。并可旋轉45°角安裝；

l 供氣孔符合NAMUR標準,便于電磁閥直接安裝；

l 工作溫度范圍-20℃～ 180℃；

l 外殼經氧化處理防腐涂層,能耐弱酸,弱堿,石油溶劑,烯烴,油脂等。抗腐蝕性達到可在鹽霧狀態下工作500小時,符合ASTMB117-73標準；

l 氣動執行機構兩端可調 5°～-5°選項,開關位均可調；

l 單作用的彈簧性能穩定,可靠；

l 所有產品在出廠前,都經過嚴格測試,每個執行器上都標有生產代碼,易于辨識和跟蹤服務。

用途：適用于角行程控制閥（球閥,蝶閥類）的開關和調節。也可用于其它需要回轉的場合。
