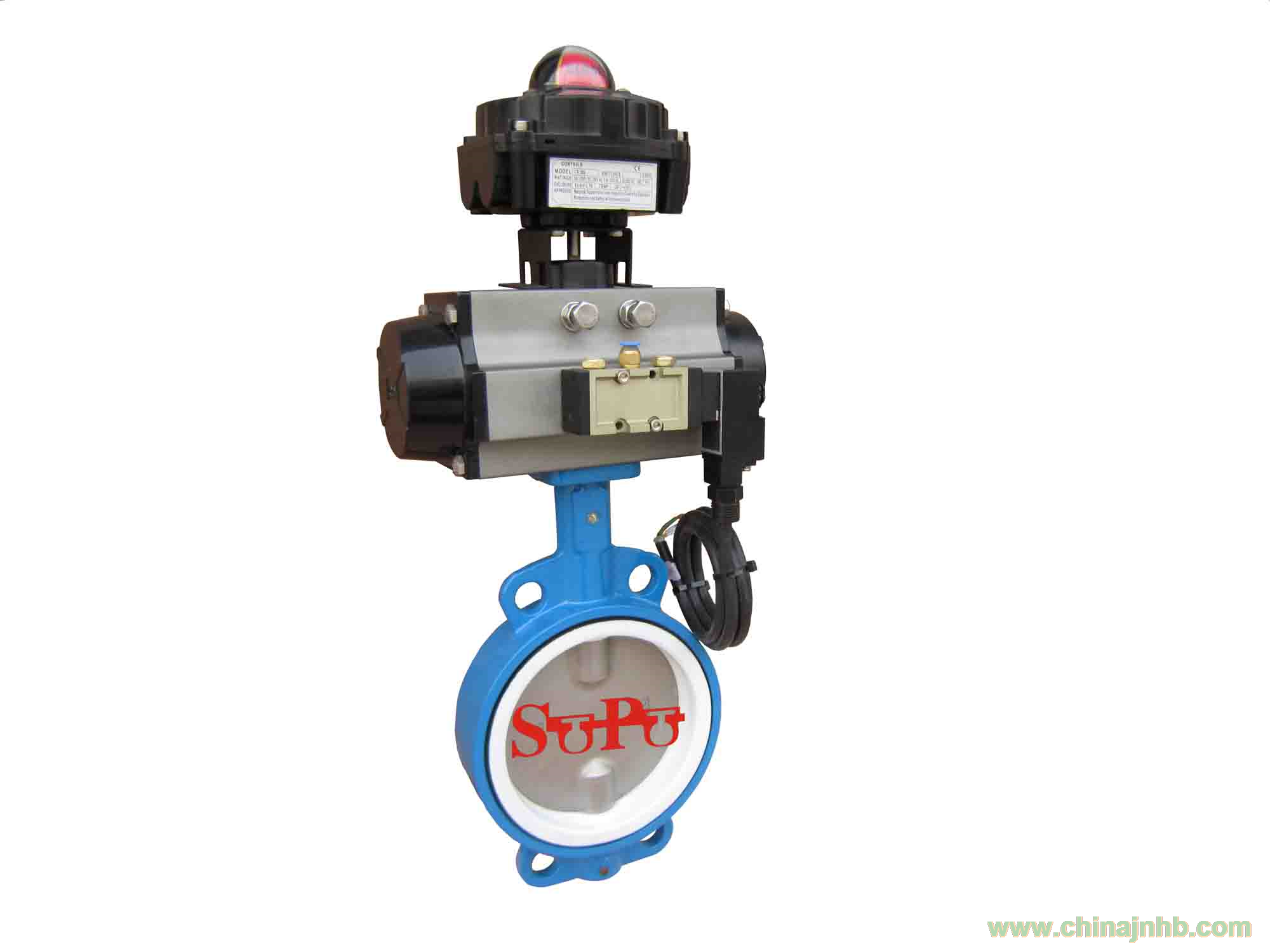

全套氣動蝶閥（型號：D671X-16P）
技術參數
氣缸選配：德國supu
氣缸形式： 雙作用 單作用（彈簧復位式）
環境溫度： -20℃-+80℃
氣源壓力： 雙作用4～8bar、單作用5～8bar
附件選項 （可選）
回訊器： 也叫限位開關，遠程反饋開關信號（普通型、防爆型可選）
電磁閥： 雙作用選二位五通、單作用選二位三通（普通型、防爆型，多種電壓可選）
三聯件： 可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構： 轉動手輪機構，可實現手動開、關閥
電氣定位器： 輸入4～20mA信號,實現閥門調節功能（普通型、防爆型可選）
備注: 氣缸參數請另參考所選配的氣動執行器資料.
蝶閥標準規范
設計制造驗收：ISO 10631—1991
閥門結構長度：ISO 5752—1988
閥門法蘭連接：ISO 7005.2
閥門 檢驗：ISO/DIN 5208—1987
驅動裝置連接： ISO/DIN 5211—1982
蝶閥參數：
公稱壓力：PN0.6Mpa、PN1.0Mpa、PN1.6Mpa
連接方式：對夾、法蘭連接
閥體材質：球墨鑄鐵、灰鑄鐵、鑄鋼、不銹鋼
閥板材質：球鐵鍍鎳磷、球鐵覆尼龍、不銹鋼（304、316、316L）、哈式合金
密封材料：丁腈橡膠NBR、三元乙丙EPDM（可選耐熱、耐磨）、聚四氟乙烯PTFE
閥 桿：碳鋼鍍鎳磷、416/304/316
詳細介紹：
★ 氣動執行器德國進口，表面經陽極氧化處理，齒輪齒條結構；
★ 有開關兩個位置+/-5°行程調節，NAMUR標準氣源接口，可與電磁閥直接連接；
★ 正常使用壽命可達100萬次；
★ 閥體、閥板、閥軸同心結構設計，100%雙向氣泡級密封；
★ 無支架外型結構緊湊，重量輕，體積小；
★ 采用無銷連接，使介質與金屬完全隔離，維護簡便易行；
★ 無靠背設計保證了閥門安裝完畢后不增加扭距；
★ 蝶板為進口高性能噴涂板，比普通板更加耐磨，壽命更長；
★ 適用介質：氣體、水及油類等。
用途：適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
