瀝青廢氣處理設備是我公司技術人員根據瀝青拌合站及改性瀝青生產瀝青廢氣產生原理，結合筑養路單位實際情況研發的一款環保設備。

瀝青在使用過程中需要加熱，由此而產生大量的瀝青廢氣。瀝青廢氣的特點是易粘附, 在一定溫度之上易燃爆。在瀝青廢氣的收集、輸送及消煙過程中, 極易粘著管道及設備表面形成液態至固態瀝青。固結后的瀝青很難清除掉

, 往往造成管道堵塞、設備破壞，使系統無法正常運行。

瀝青廢氣組分極為復雜，隨瀝青來源不同而異。瀝青廢氣中既有瀝青揮發組分凝結成的固體和液體微粒，又有蒸氣狀態的有機物，部分有機物是高分子聚合物, 會對環境造成嚴重污染。煙氣中含有多種有機物，包括碳環烴、

環烴衍生物及其它化合物，有不少對人身健康有危害作用，瀝青煙含有苯并芘、苯并蒽、咔唑等多種多環芳烴類物質，且大多是致癌和強致癌物質，粒徑多在0．1～1．0μm之間（其凈化治理就是盡可能多地捕捉這些微小的顆

粒），最小的僅0．01μm，最大的約為10．0μm，尤其是以3，4-苯并芘為代表的多種致癌物質。其危害人體健康的主要途徑是附著在8 um以下的飄塵上，通過呼吸道被吸人體內。

因此，對瀝青廢氣進行凈化治理，使排放滿足大氣環境標準，是非常必要的。

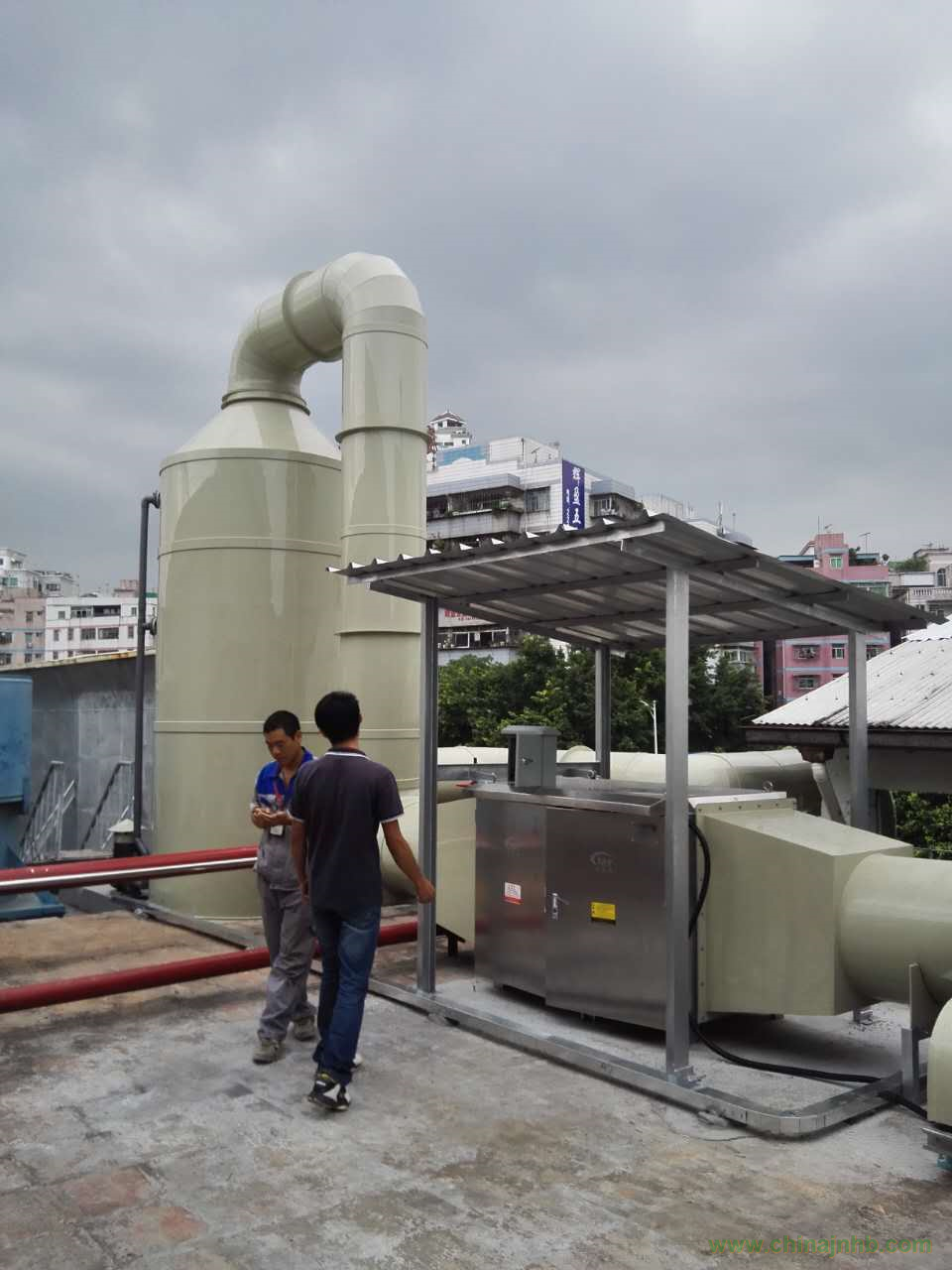

一、瀝青廢氣處理設備

工作原理：本凈化系統處理后的瀝青煙氣排放滿足《大氣污染物排放標準gb162971996

》。瀝青煙氣主要是以0.1～1.0um的焦油細霧粒的形態存在，其凈化治理就是盡可能多地捕捉這些微

小的顆粒，使煙氣的排放滿足相關標準，又不形成二次污染。瀝青攪拌罐內產生的瀝青煙氣還含有粉塵。粉塵處理方法就是噴淋，使之全部溶于水，這樣不但及時清理了管道，而且杜絕了火災的發生。

(1)濕式凈化器當瀝青煙霧進入濕式凈化器內時，低壓高效旋流霧化器噴出極細小的且具有極佳凈化效果的水霧，當煙氣從中穿過時，其中的分子、顆粒污柒物與霧滴相碰撞，則就產生液滴的合并，因油分子、顆粒污染物的表面粘度較大，就會被霧滴所包融，體積增大，產生沉降。當煙氣以較高速度沖擊箱體底部的存水，使其中的油分子因慣性而被水吸收。當前兩段處理后的帶水煙氣流經氣液分離器的曲形通道時，氣體中的水分子和顆粒物因慣性作

用及氣體會產生紊流碰撞，則水分子和顆粒物會碰撞到通道壁上后被截留下來。

(2)復合式煙霧凈化一體機是根據低溫等離子體凈化原理和機械離心原理相結合而設計。

二、瀝青廢氣設備組成：

該機由離心分離段、高效過濾段(粗濾和精濾)、低溫等離子凈化段四個部分組成。

1、離心分離段：經初步截留后的油煙再進入離心分離段，采用機械式除油技術，利用風機氣體動力進行凈化油煙。

通過流體力學的雙向流理論在葉輪內部實現油煙分離。通過改變葉片的角度和葉片的形式，使顆粒分子在葉、片上撞擊聚集，被離心力甩入箱體內壁，由漏油管流出。

2、高效過濾消聲段：經過前端處理后，去除了大部分煙霧，而逃逸的微米級煙氣被后置的高效過濾段(粗過濾和精過濾)處理后大部分被過濾，余下的亞微米級的煙霧微粒和煙氣中有毒有害物質及異味等進入低溫等離子體凈化段處理。該段在過濾凈化同時具有吸聲降噪作用，使設備整體噪聲得到有效控制。

3、低溫等離子凈化段：主要采用電暈放電等方法產生高濃度離子。等離子體是一種聚集態物質，其所擁有的高能電子同煙霧中的分子碰撞時會發生一系列基元物化反應，并在反應過程中產生多種活性自由基和生態氧，即臭氧分解而產生的原子氧。活性自由基可以有效地破壞各種病毒、細菌中的核酸，蛋白質，使其不能進行正常的代謝和生物合成，從而致其死亡;而生態氧能迅速將煙霧分子異味氣體分解或還原為低分子無害物質;另外，借助等離子體中的離子與物體的凝并作用，可以對小至亞微米級的細微煙霧顆粒物進行有效的收集。

4、設備末端設有獨立消聲段，確保降低設備噪聲。

5、光解氧化段：異味氣體經過本裝置特制的高能高臭氧UV紫外線(184.9nm)光束照射，改變異味氣體的分子鏈結構，

使有機或無機高分子惡臭化合物分子鏈，在高能紫外線光束照射下，斷裂降解轉化成低分子化合物，如CO2、H

2O等，再排出。光氧廢氣處理凈化裝置是本系統核心，其主要原理如下圖：

光氧催化廢氣處理裝置內置幾大系統，如下： 1、玻纖過濾系統（均流） 2、分子鏈破除系統（破壞分子成份、改變物結構）：德國進口C光波管 3、O3發生系統（消毒殺菌）：德國進口 4、氧化系統（光氧合成系統）：德國進口七種催化劑

5、電氣控制系統（接觸器、斷路器、指示燈、啟停開關、日本東星鎮流裝置、溫控裝置、線路、絕緣材料等）

三、瀝青廢氣處理設備優勢：

1、無需添加任何物質：只需要設置相應的排風管道和排風動力，使惡臭氣體通過本設備進行脫臭分解凈化，

無需添加任何物質參與化學反應。

2、適應性強：可適應高濃度，大氣量，不同惡臭氣體物質的脫臭凈化處理，可每天24小時連續工作，

運行極其穩定可靠。

3、運行成本低：本設備無任何機械動作，無噪音，無需專人管理和日常維護，只需作定期檢查，本設備

能耗低，設備風阻極低＜50pa,可節約大量排風動力能耗。

4、無需預處理：?惡臭工業廢氣無需進行特殊的預處理，如加溫、加濕等,設備工作氣體溫度在攝氏

-20℃~300℃之間，pH在3~11，濕度在30%~90%之間均可正常工作。

5、設備占地面積小，自重輕：適合于布置緊湊、場地狹小等特殊條件。

6、優質進口材料制造：防腐蝕性能高，使用壽命在十年以上。

7、環保高科技產品：采用國際上最先進技術理念，通過專家及我公司工程技術人員長期反復的試驗，

開發研制出光氧催化廢氣脫臭凈化器是高科技環保凈化產品，可徹底分解惡臭氣體中有毒有害物質，

并能達到完美的脫臭效果，經分解后的惡臭氣體，可完全達到無害化排放，絕不產生二次污染，同時達到高效消毒殺菌的作用。
