CET運用「綜合自動化管理」技術，實現長城塬泵站可視、可管、可控！

工程概況

彭陽縣長城塬灌區位于寧夏回族自治區固原市彭陽縣，是自治區“九五”期間全區十大農業重點扶貧工程之一，總庫容1552萬m3。

長城塬一、二泵站是長城塬引水灌溉工程最核心的部分，泵站總揚程為221米，其中一泵站總揚程118米，二泵站總揚程103米，可覆蓋灌溉面積2.56萬畝。

改造原因分析

長城塬灌區建成于2003年，由于建站時間長，泵站老化失修嚴重，自動化水平很低。為了更好的發揮泵站的灌溉作用，提高泵站的管理水平，充分發揮工程效益和灌區的可持續發展，迫切需要進行更新改造。

實施方案

泵站自動化改造是整個泵站更新改造的一部分，對整個泵站的運行起著至關重要作用。CET根據工程實際概括，定制提供1套CET通訊及綜合自動化系統。

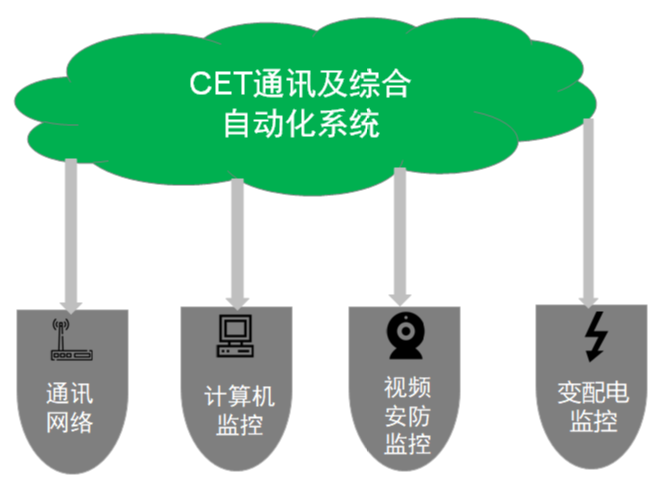

CET通訊及綜合自動化系統

由通訊及網絡系統、計算機監控系統、視頻安防監控系統、變配電監控系統組成。CET利用電力二次、信息通信、計算機網絡、多媒體及自動控制等技術，建立覆蓋工程各骨干設施及輸水管線的通信網絡，建設調度中心、加壓泵站、輸水管線等各個工程節點的自動化監測和控制設施，實現各前端站點均無人值守自動化監控和運行、整個供水體系均由調度中心遠程監控的目標。

系統實施后，顯著提高彭陽縣長城塬引水工程的綜合自動化運行管理水平，為水量調度和動態配水提供決策依據，實現用水有效控制和精準量測，為彭陽縣長城塬引水工程提供可靠的技術支撐。

實現一鍵開機，一鍵關機，避免手動開機、停機過程需要多人配合啟動相關設備。

實現對整個渠道、前池、后池無死角監控。

實現對水泵機組在線監控，及時觀察水泵軸承溫度，避免人員頻繁到現場查看設備溫度。

實現對管道實時流量監控，精確了解泵站上水量。

 實現對開機、停機的實時數據記錄，減輕運行人員的工作量。

實現站內所有電氣設備五防操作，保證操作安全性。

系統集成能力強，將通訊及網絡系統、計算機監控系統、視頻安防監控系統和變配電監控系統集成于一體，實現集中監測和控制。

通訊及網絡系統

系統接入石頭崾峴水庫、長城塬一泵站（調度中心）、長城塬二泵站各信息節點間的語音信息和數據信息，建設成為以長城塬一泵站（調度中心）為網絡核心的信息傳輸及交互的綜合業務平臺。同時，也具備各種網絡的接入、網絡互聯、IP地址申請、計算機網絡的建設、服務器平臺構建、網絡安全管理等功能。

計算機監控系統

建設由2個水源骨干泵站、5處分配水閘門等信息節點的全局計算機監控系統。將長城塬一泵站建設為調度管理中心，作為整個工程計算機監控系統的核心樞紐，實現全局數據匯聚、處理、存儲和應用服務。在水源管線上的取水口、一泵站退水閘、一泵站前池進水閘、二泵站退水閘、二泵站前池進水閘等5處分配水閘門等主要水工建筑設施上配置RTU控制單元，實現各進退水閘門的遠程控制和調節。

視頻監控系統

由2座水源骨干泵站、5處進退水閘門、管線主要險工險段等信息節點的遠程分布式網絡視頻監視系統及2座變電所的電子圍欄系統組成，共設立23個視頻監視點。其中電子圍欄系統主要包括2座變電站的周界電子圍欄系統建設，并將相關報警信息與視頻監控系統進行集成和聯動控制。

變配電監控系統

對泵站廠區的35kV高壓開關柜，10kV金屬鎧裝中置式開關柜及10kV無功自動補償裝置、400V低壓抽出式開關柜、變壓器、直流電源設備、電動機、風機等進行全方位監控和管理，實現變電站無人值班管理模式，減少人為誤操作的可能性。
