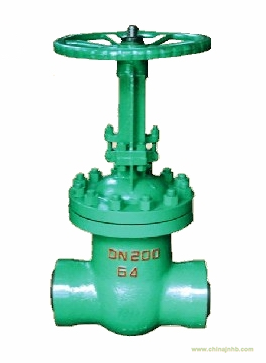

NKZ61H/Z64H焊接式真空閘閥

價格：1200元/臺
供貨總量：
最小起訂：1
發貨期限：5天
所在地區：浙江省溫州市
聯系人：陳先生先生

18958713322

打電話時請告知是在綠色節能環保網上看到的，謝謝!

詳細介紹

NKZ61H/Z64H焊接式真空閘閥詳細資料
焊接式真空閘閥適用于工作溫度≤425℃（鉻鉬鋼材NKZ44Y型為≤550℃），焊接式真空閘閥工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；焊接式真空閘閥尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
焊接式真空閘閥零部件材料

零件名稱 Part name	閥體、閥蓋 Body Bonnet	閥桿 Valve stem	閘板 Wedge gate	密封面 Sealing face	閥桿螺母 Valve Yoke nut	填料 Parking	緊固件 Fastener
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	WCB	2Crl3	25	H：合金鋼 H：alloysteel	鋁青銅 Albronze	膨脹復合石墨 Expanding compound graphite	優質碳鋼 High-grade carbon steel
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	鉻鉬鋼 Cr.Mo steel	20CrlMo1VA	鉻鉬鋼 Cr.Mo steel	Y：硬質合金 Y：carbide alloy	鋁青銅 Albronze	膨脹復合石墨 Expanding compound graphite	鉻鉬鋼 Cr.Mo steel

焊接式真空閘閥主要尺寸

公稱通徑 DN/mm Nominal diamecer	公稱壓力 PN/MPa Nominal pressure	主要外形尺寸和連接尺寸/mm Main external andconnecting dimensions						重量/kg Weight
公稱通徑 DN/mm Nominal diamecer	公稱壓力 PN/MPa Nominal pressure	L	H	D	D0	∝	W	重量/kg Weight
50	2.5	250	345	64	49	37^o30''	250	24
65		270	395	82	66	37^o30''	250	36
80		280	425	95	78	37^o30''	300	52
100		300	51O	117	100	37^o30''	300	67
125		325	570	144	125	37^o30''	350	95
150		350	725	172	151	37^o30''	350	135
200		400	820	223	201	37^o30''	400	210
250		450	890	278	253	37^o30''	450	300
300		500	1070	330	303	37^o30''	550	395
350		550	1320	382	351	37^o30''	650	530
400		600	1450	432	398	37^o30''	750	685
450		650	1560	484	450	37^o30''	750	906
500		700	1720	535	498	37^o30''	850	1130
600		809	1880	638	600	37^o30''	900	1387
700		900	2083	738	700	37^o30''	950	1894
800		1OOO	2590	840	800	37^o30''	1000	2621
50	4.0	250	345	64	48	37^o30''	300	30
65		270	395	82	66	37^o30''	300	42
80		280	425	95	78	37^o30''	350	57
100		300	51O	117	1OO	37^o30''	350	75
125		325	570	144	125	37^o30''	400	105
150		350	725	172	151	37^o30''	400	150
200		400	820	223	199	37^o30''	450	232
250		450	890	278	251	37^o30''	550	330
300		500	1070	330	301	37^o30''	650	430
350		550	1320	382	349	37^o30''	750	570
400		600	1450	432	396	37^o30''	850	730
50	6.4	250	350	64	48	37^o30''	300	34
65		280	405	82	65	37^o30''	300	48
80		310	435	95	76	37^o30''	350	65
100		350	515	117	98	37^o30''	400	81
125		400	580	150	128	37^o30''	400	112
150		450	735	172	149	37^o30''	450	161
200		550	835	223	197	37^o30''	550	255
250		650	905	278	245	37^o30''	650	390
300		750	1080	330	293	37^o30''	750	515
350		850	1340	382	341	37^o30''	800	695
400		950	1460	432	386	37^o30''	900	885
50	1O.0	250	350	64	48	37^o30''	300	37
65		280	405	82	63	37^o30''	300	52
80		310	435	95	74	37^o30''	350	70
100		350	515	117	97	37^o30''	400	86
125		400	580	150	124	37^o30''	400	118
150		450	735	172	144	37^o30''	450	168
200		550	835	223	189	37^o30''	550	263
250		650	905	278	235	37^o30''	650	405
300		750	1080	330	281	37^o30''	750	536
350		850	1340	382	333	37^o30''	850	732
400		950	1460	432	376	37^o30''	950	947

焊接式真空閘閥主要尺寸

公稱通徑 DN/mm Nominal diamecer	公稱壓力 PN/MPa Nominal pressure	主要外形尺寸和連接尺寸/mm Main external andconnecting dimensions						電動裝置 Electric device
公稱通徑 DN/mm Nominal diamecer	公稱壓力 PN/MPa Nominal pressure	L	H	D	D0	∝	W	電動裝置 Electric device
50	2.5	250	618	64	49	37^o30''	562	DZWlO
65		270	670	82	66	37^o30''	562	DZWlO
80		280	700	95	78	37^o30''	562	DZWlO
100		300	785	117	100	37^o30''	607	DZWl5
125		325	845	144	125	37^o30''	607	DZW20l
150		350	990	172	151	37^o30''	607	DZW20l
200		400	1080	223	201	37^o30''	607	DZW30
250		450	1150	278	253	37^o30''	607	DZW30
300		500	1415	330	303	37^o30''	755	DZW45
350		550	1665	382	351	37^o30''	755	DZW60
400		600	1815	432	398	37^o30''	825	DZW90
450		650	1920	484	450	37^o30''	825	DZWl20
500		700	2080	535	498	37^o30''	825	DZWl20
600		800	2380	638	600	37^o30''	925	DZWl80
50	4.0	250	618	64	49	37^o30''	562	DZWl5
65		270	670	82	66	37^o30''	562	DZWl5
80		280	700	95	78	37^o30''	607	DZWl5
1OO		300	785	117	100	37^o30''	607	DZW20l
125		325	845	144	125	37^o30''	607	DZW20l
150		350	990	172	151	37^o30''	607	DZW30
200		400	1080	223	199	37^o30''	607	DZW30
250		450	1150	278	251	37^o30''	755	DZW45
300		500	1415	330	301	37^o30''	755	DZW60
350		550	1685	382	349	37^o30''	825	DZW90l
400		600	1815	432	396	37^o30''	825	DZW20
50	6.4	250	625	64	49	37^o30''	562	DZWlO
65		280	693	82	66	37^o30''	562	DZWl5
80		31O	712	95	76	37^o30''	607	DZW20l
1OO		350	790	117	98	37^o30''	607	DZW20l
125		400	855	150	128	37^o30''	607	DZW30
150		450	1OOO	172	149	37^o30''	607	DZW30
200		550	1185	223	197	37^o30''	755	DZW45
250		650	1255	278	245	37^o30''	755	DZW60
300		750	1445	330	293	37^o30''	825	DZW90l
350		850	1715	382	341	37^o30''	825	DZWl20l
400		950	1985	432	386	37^o30''	925	DZWl80
50	1O．O	250	625	64	49	37^o30''	562	DZWlO
65		280	693	82	66	37^o30''	562	DZWl5
80		31O	712	95	74	37^o30''	607	DZW20l
1OO		350	790	117	97	37^o30''	607	DZW30l
125		400	855	150	124	37^o30''	607	DZW30
150		450	1000	172	144	37^o30''	755	DZW45
200		550	1185	223	189	37^o30''	755	DZW60
250		650	1255	278	235	37^o30''	825	DZW90l
300		750	1445	330	281	37^o30''	825	DZWl20l
350		850	1715	382	333	37^o30''	925	DZWl80
400		950	1985	432	376	37^o30''	925	DZW250

如果客戶您的項目當中有應用到NKZ61H/Z64H焊接式真空閘閥，歡迎向本公司咨詢訂購。
