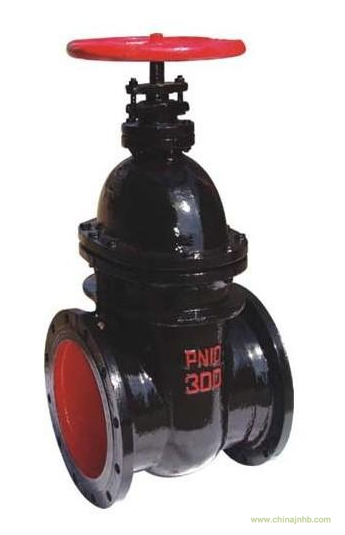

Z45T暗桿閘閥詳細資料
暗桿閘閥手動、法蘭連接、暗桿楔式閘閥剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10~PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥、 鑄鐵暗桿楔式閘閥廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的氣、蒸汽、水、油類介質的管路上作啟閉用。
暗桿閘閥參數
型號
|
公稱壓力（MPa）
|
試驗壓力（MPa）
|
工作溫度（℃）
|
適用介質
|
強度（水）
|
密封（水）
|
Z45T-10
|
1.0
|
1.5
|
1.1
|
≤120
|
蒸汽、水
|
Z45W-10
|
≤100
|
油品、煤氣
|
暗桿閘閥零部件材料
零件名稱
|
材料
|
Z45T-10
|
Z45W-10
|
閥體、閥蓋
|
灰鑄鐵
|
灰鑄鐵
|
閥板
|
灰鑄鐵+黃鋼
|
灰鑄鐵
|
閥桿
|
碳鋼
|
碳鋼
|
手輪
|
灰鑄鐵
|
灰鑄鐵
|
閥桿螺母
|
青鋼
|
青鋼
|
暗桿閘閥主要尺寸
公稱通
DN(mm)
|
尺寸(mm) |
重量
（kg）
|
| L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
| 50 |
180 |
160 |
125 |
100 |
20 |
4-18 |
345 |
180 |
17 |
| 65 |
195 |
180 |
145 |
120 |
20 |
4-18 |
376 |
180 |
20 |
| 80 |
210 |
195 |
160 |
135 |
22 |
4-18 |
417 |
200 |
27 |
| 100 |
230 |
215 |
180 |
155 |
22 |
8-18 |
460 |
200 |
50 |
| 125 |
255 |
245 |
210 |
185 |
24 |
8-18 |
525 |
240 |
70 |
| 150 |
280 |
280 |
240 |
210 |
24 |
8-23 |
567 |
240 |
95 |
| 200 |
330 |
335 |
295 |
265 |
26 |
8-23 |
705 |
320 |
150 |
| 250 |
380 |
390 |
350 |
320 |
28 |
12-23 |
800 |
320 |
200 |
| 300 |
420 |
440 |
400 |
368 |
28 |
12-23 |
886 |
400 |
280 |
| 350 |
450 |
500 |
460 |
428 |
30 |
16-23 |
968 |
400 |
360 |
| 400 |
480 |
565 |
515 |
482 |
32 |
16-25 |
1090 |
500 |
500 |
| 450 |
510 |
615 |
565 |
538 |
32 |
20-25 |
1175 |
500 |
590 |
| 500 |
540 |
670 |
620 |
585 |
34 |
20-25 |
1414 |
720 |
680 |
| 600 |
600 |
780 |
725 |
685 |
36 |
20-30 |
1593 |
720 |
951 |
| 700 |
660 |
895 |
840 |
800 |
40 |
24-30 |
1812 |
800 |
1950 |
如果客戶您的項目當中有應用到Z45T暗桿閘閥，歡迎向本公司咨詢訂購。
