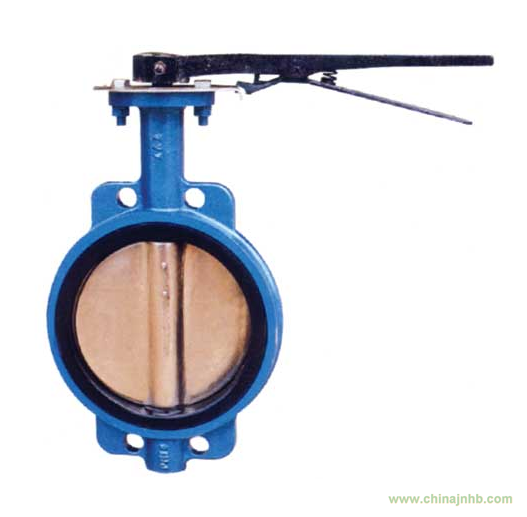

D71X/J手動對夾式襯膠蝶閥詳細資料
手動對夾式襯膠蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，手動對夾式襯膠蝶閥廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，手動對夾式襯膠蝶閥作為調節和截止使用。
手動對夾式襯膠蝶閥參數
公稱通經DN（mm)
|
50～2000
|
50～1600
|
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
適用溫度
|
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
泄漏率
|
符合GB/T13927-92標準
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
手動對夾式襯膠蝶閥零部件材料
零件名稱
|
材料
|
閥體
|
WCB、QT450-10、HT200、HT250
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
閥軸
|
2Cr13
|
密封圈
|
丁腈耐油橡膠
|
填料
|
柔性石墨
|
手動對夾式襯膠蝶閥主要尺寸
DN
|
L
|
H
|
HO
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
DO
|
n-d
|
DO
|
n-d
|
DO
|
n-d
|
50
|
43
|
63
|
235
|
270
|
110
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
65
|
46
|
70
|
250
|
270
|
110
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
80
|
46
|
83
|
275
|
270
|
110
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
100
|
52
|
105
|
316
|
270
|
110
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
125
|
56
|
115
|
340
|
310
|
110
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
150
|
56
|
137
|
376
|
310
|
110
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
200
|
60
|
164
|
430
|
353
|
150
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
250
|
68
|
206
|
499
|
353
|
150
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
300
|
78
|
230
|
570
|
380
|
150
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
