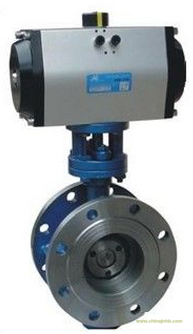

D643H氣動法蘭式硬密封蝶閥詳細資料
氣動法蘭式硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，氣動法蘭式硬密封蝶閥結構簡單、體積小、重量輕，氣動法蘭式硬密封蝶閥廣泛應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
氣動法蘭式硬密封蝶閥主要尺寸：0.6MPa-1.0MPa
公稱
通徑
DN
|
外形尺寸
|
連接尺寸
|
L
|
H
|
D643H
|
PN0.6MPa
|
PN1.0MPa
|
短
|
長
|
H2
|
A2
|
B2
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
50
|
108
|
150
|
112
|
625
|
245
|
72
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
65
|
112
|
170
|
115
|
625
|
245
|
72
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
80
|
114
|
180
|
120
|
645
|
245
|
72
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
100
|
127
|
190
|
138
|
675
|
355
|
92
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
125
|
140
|
200
|
164
|
715
|
355
|
92
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
150
|
140
|
210
|
175
|
800
|
355
|
92
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
200
|
152
|
230
|
208
|
850
|
250
|
170
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
250
|
165
|
250
|
243
|
925
|
250
|
170
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
300
|
178
|
270
|
283
|
1035
|
450
|
220
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
350
|
190
|
290
|
310
|
1070
|
450
|
220
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
400
|
216
|
310
|
340
|
1190
|
450
|
280
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
450
|
222
|
330
|
380
|
1250
|
650
|
280
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
500
|
229
|
350
|
410
|
1295
|
650
|
280
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
600
|
267
|
390
|
470
|
1455
|
850
|
380
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
700
|
292
|
430
|
550
|
1585
|
850
|
380
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
800
|
318
|
470
|
640
|
1700
|
1250
|
380
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
900
|
330
|
510
|
710
|
1965
|
1250
|
380
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1000
|
410
|
550
|
770
|
2015
|
1250
|
380
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1200
|
470
|
630
|
890
|
2250
|
1250
|
380
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
1400
|
530
|
710
|
920
|
|
|
|
1630
|
1560
|
36-36
|
1675
|
1590
|
36-42
|
1600
|
600
|
790
|
1085
|
|
|
|
1820
|
1760
|
40-36
|
1915
|
1820
|
40-48
|
1800
|
670
|
870
|
1230
|
|
|
|
2045
|
1970
|
44-39
|
2115
|
2020
|
44-48
|
2000
|
760
|
950
|
1350
|
|
|
|
2265
|
2180
|
48-42
|
2325
|
2230
|
48-48
|
