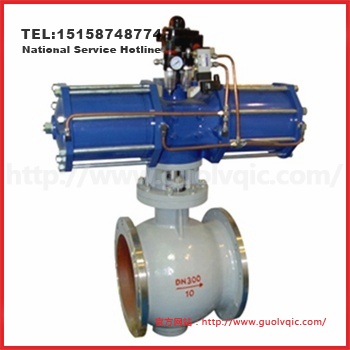

一、PQ640F/H/Y氣動側裝式偏心半球閥產品概述
PQ640F/H/Y氣動側裝式偏心半球閥和偏心半球閥是同屬一個類型的閥門，區別在于它的傳動形式上，氣動側裝式偏心半球閥是利用氣動裝置驅動球體繞閥體中心線作旋轉來達到開啟、關閉的。該閥流通面積大，流阻小，這是因?yàn)殚_(kāi)啟后閥芯位于藏球室，流體直通；操作扭矩小，轉90度即可啟閉完成，操作輕便，密封嚴緊，雙偏心金屬硬密封，結垢不影響啟閉，這是本產品最顯著的優點；使用壽命長，密封副耐磨，且有補償量，閥座可調整或更換。
PQ640F/H/Y氣動側裝式偏心半球閥堆焊不同合金(或組合球)雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐調溫等且又要求嚴格密封的不同工業部門。產品的主要用途及產品特點：
1、通用閥：規格型號PN1.0-4.0Mpa，DN40-1600。適用于污水處理、紙漿、城市采暖供熱等要求嚴緊的場合。
2、油化工專用閥：規格DN40-1600，PN1.0-4.0Mpa適用于原油、重油等各類油品、化工行業弱腐蝕、二相混流介質。耐溫可達425℃。
3、燃?xì)鈱?zhuān)用閥：規格DN40-1600，PN1.0-4.0Mpa適用于煤氣、天燃?xì)狻⒁夯瘹獾妮斔涂刂啤．a(chǎn)品結構特點是密封堆焊不同的含鉻不銹鋼，密封嚴緊、抗腐蝕。
4、料漿專用閥：規格DN40-1600，適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送。產品結構特點根據顧客需求介質、溫度要求不同，密封副堆焊閥芯用鉻鉬釩合金堆焊，閥座采用鉻鉬合金、鉻合金、不銹鋼合金焊條堆焊滿足不同料漿輸送的需要。
6、煤粉灰渣專用閥：規格DN40-1600，適用于電廠、水力除渣或氣態輸送管道的控制。產品要求耐磨性能，閥芯采用組合球式雙金屬，具有相當高的剛度并非常耐磨，閥座采用整體耐磨1號或全堆焊，且具有硬密封球閥的優點。
二、PQ640F/H/Y氣動側裝式偏心半球閥主要性能規范表
|
公稱壓力PN(Mpa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
|
常溫最大工作壓力(Mpa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
|
殼體強度試驗壓力(Mpa)
|
1.0
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
|
氣密封試驗壓力(Mpa)
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
高壓密封試驗壓力(Mpa)
|
0.7
|
1.1
|
1.76
|
2.75
|
4.4
|
7.1
|
|
滲漏率
|
＜0.1×DNmm3/s (符合GB/T13927-2008標準)
|
|
適用溫度(℃)
|
軟密封：-46℃~280℃；硬密封：-46℃~545℃
|
|
適用介質
|
天然氣、水蒸氣、油品類、酸類、堿類、煤粉、煤灰、廢渣、泥漿、含顆粒狀、含纖維等各類介質。
|
|
傳動形式
|
氣動傳動
|
三、PQ640F/H/Y氣動側裝式偏心半球閥主要零部件材料表
|
閥體/閥蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
ZG15Cr1Mo1V
|
|
球體
|
WCB+硬鉻
|
1Cr18Ni9Ti
表面特殊處理
|
0Cr18Ni12Mo2Ti
表面特殊處理
|
25Cr2Mo1V
表面特殊處理
|
|
閥桿
|
20Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
25Cr2Mo1V
|
|
閥座
|
Q235A+PTFE/堆焊
|
1Cr18Ni9Ti/PTFE
|
0Cr18Ni12Mo2Ti/PTFE
|
25Cr2Mo1V/PTFE
|
|
填料
|
柔性石墨
|
柔性石墨
|
柔性石墨
|
柔性石墨
|
|
螺栓
|
35CrmoA
|
0Cr18Ni9
|
0Cr18Ni9
|
15Cr1Mo1V
|
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
20CrMo
|
四、PQ640F/H/Y氣動側裝式偏心半球閥主要結構圖
