一 設計原理

   組合式蒸汽發生器（又名煙氣，導熱油蒸汽發生器）是利用煙氣余熱和導熱油共同產生蒸汽，降低排煙溫度，進而降低了能耗；利用導熱油熱量產生蒸汽，減少了外購蒸汽，降低了生產成本；僅用一臺設備，集煙氣余熱，導熱油蒸發器于一體的新型科技產品，充分滿足了生產要求，降低了設備投資。

二  機構形式

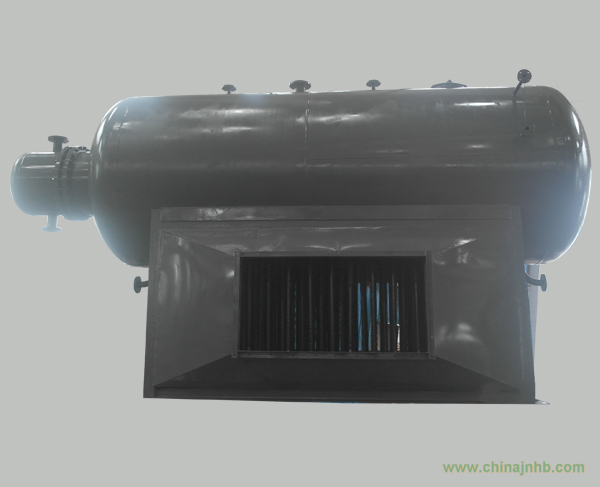

   我公司生產制造的組合式蒸汽發生器是由熱管式蒸汽發生器與浮頭式換熱器組合而成的新型設備。設備下部是煙氣加熱部分，熱量通過重力式熱管傳導至汽包中，上部分汽包中安裝有導熱油U形彎管。設備運行時，通過煙氣余熱提供一部分熱量，再由導熱油提供余下的熱量，達到產生所需的蒸汽的目的。

三  節能效益

   在熱電公司外購蒸汽的企業，目前蒸汽出廠價格都在200元/噸左右，而導熱油鍋爐供熱則為企業自主運行，在導熱油鍋爐有余量的前提下，可在導熱油鍋爐煙道上安裝組合式蒸汽發生器，既吸收鍋爐煙氣余熱，又能充分利用鍋爐余量來產蒸汽。組合式蒸汽發生器可以將鍋爐帶滿負荷，提高鍋爐效率，又可以產生更多的蒸汽來補充生產用汽，減少電廠購汽量，在煤價800元/噸的情況下，利用組合式蒸汽發生器來產蒸汽，每噸蒸汽成本不超過110元，節能效益相當可觀。
