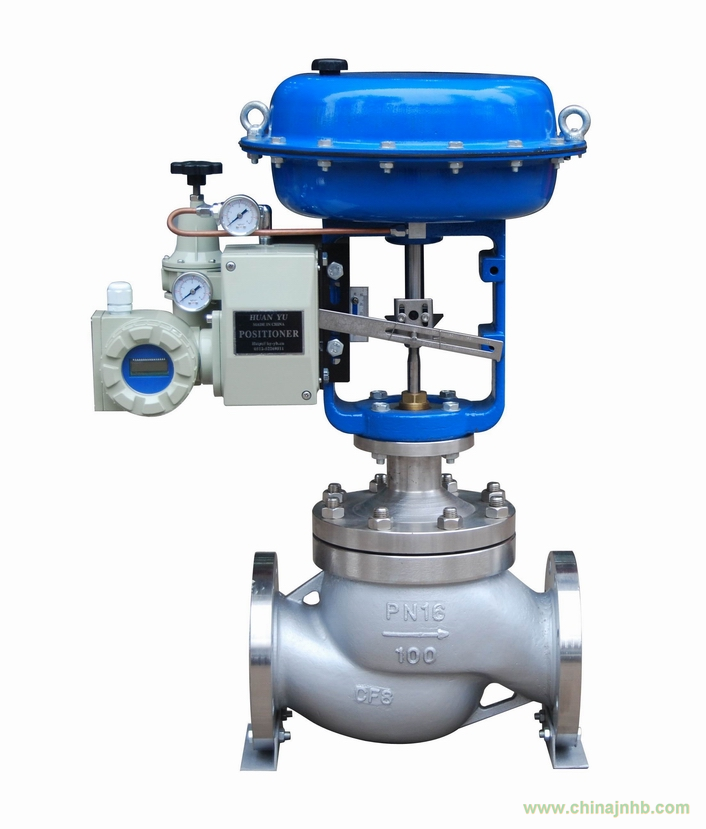

ZJHL氣動薄膜籠式調節閥由多彈簧氣動執行器及低流阻籠式調節閥閥體組成，屬于頂導向型低噪音調節閥，獨特的對稱多孔籠式閥瓣更加有效的控制噪音及氣蝕，可選擇多彈簧氣動簿膜機構或電動執行機構等。氣動薄膜籠式調節閥主要適用于允許泄露量非常小、閥前后壓差較大的場合。
一、ZJHL氣動薄膜籠式調節閥的概述
ZJHL氣動薄膜籠式調節閥由多彈簧氣動執行器及低流阻籠式調節閥閥體組成，屬于頂導向型低噪音調節閥，獨特的對稱多孔籠式閥瓣更加有效的控制噪音及氣蝕，可選擇多彈簧氣動簿膜機構或電動執行機構等。多彈簧執行機構高度低、重量輕、裝備簡便。閥內件采用單座導向型閥芯，氣動薄膜籠式調節閥主要利用流體的壓力實現閥芯快速動作，操作力小，密封型式采用單座密封，流量特性曲線精度高。氣動籠式調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動薄膜籠式調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。氣動薄膜籠式調節閥主要適用于允許泄露量非常小、閥前后壓差較大的場合。
二、ZJHL氣動薄膜籠式調節閥的特點
1、結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便。
2、獨特的對稱多孔籠式閥瓣更加有效的控制噪音及氣蝕，不但適合更多要求苛刻的工況，更可量身定做各種流量系數滿足客戶更家細致的工藝要求。
3、氣動薄膜籠式調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。氣動薄膜籠式調節閥主要適用于允許泄露量非常小、閥前后壓差較大的場合。
三、ZJHL氣動薄膜籠式調節閥的標準規格
閥體型式：直通鑄造球型閥體
閥芯型式：非平衡式單座柱塞閥芯
公稱通徑：DN20~200 NPS 3/4〞~ 8〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型、
保溫夾套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
四、ZJHL氣動薄膜籠式調節閥的型號編制
|
Z
|
執行機構
|
H
|
結構形式
|
-公稱壓力
|
閥體材質
|
公稱通徑
|
|
Z系列調節閥
|
J:氣動薄膜執行機構
H:氣動活塞執行機構
|
H直行程
|
P:標準型單座調節閥
PF:軟密封單座調節閥
PL:單座籠式調節閥
PG:帶散熱型單座調節閥
PV:波紋管型單座調節閥
PD:低溫型單座調節閥
|
PN16=16
CL150LB=150 LB
JIS10K=10K
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
DN25= DN25
NPS1〞=NPS1〞
|
|
如：Z型氣動薄膜單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHP-16C DN50
|
五、ZJHL氣動薄膜籠式調節閥的性能指標
|
流量特性
|
直線、等百分比、快開
|
|
可調范圍
|
50:1 (CV<6.3 30:1)
|
|
額定CV值
|
等百分比CV1.6~630 ，直線CV1.8~690
|
|
允許泄漏量
|
硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）
泄漏量標準:GB/T 4213
|
|
性能指標
|
|
氣動
|
電動
|
|
基本誤差%
|
±1.5
|
±1.0
|
|
回差%
|
≤1.5
|
≤1.0
|
|
死區%
|
≤0.6
|
≤1.0
|
|
始終點偏差%
|
±2.5
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
≤2.5
|
六、ZJHL氣動薄膜籠式調節閥的選用參數表
|
閥座直徑（mm）
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Cv
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
公稱通徑
|
行程
|
可選流量系數Cv（★標準型 ●推薦 ○定制）
|
|
DN20
|
16mm
|
●
|
●
|
●
|
★
|
|
|
|
|
|
|
|
|
|
|
|
DN25
|
●
|
●
|
●
|
●
|
★
|
|
|
|
|
|
|
|
|
|
|
DN32
|
25 mm
|
○
|
○
|
○
|
○
|
○
|
★
|
|
|
|
|
|
|
|
|
|
DN40
|
|
○
|
○
|
○
|
○
|
●
|
★
|
|
|
|
|
|
|
|
|
DN50
|
|
|
○
|
○
|
○
|
●
|
●
|
★
|
|
|
|
|
|
|
|
DN65
|
40mm
|
|
|
|
|
|
○
|
○
|
○
|
★
|
|
|
|
|
|
|
DN80
|
|
|
|
|
|
○
|
○
|
○
|
●
|
★
|
|
|
|
|
|
DN100
|
|
|
|
|
|
○
|
○
|
○
|
●
|
●
|
★
|
|
|
|
|
DN125
|
60mm
|
|
|
|
|
|
|
|
|
○
|
○
|
○
|
★
|
|
|
|
DN150
|
|
|
|
|
|
|
|
|
|
○
|
○
|
●
|
★
|
|
|
DN200
|
|
|
|
|
|
|
|
|
|
○
|
○
|
●
|
●
|
★
|
|
氣動執行機構
膜片有效面積Ae (cm2)
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
|
350
|
350
|
560
|
900
|
|
作用方式
|
彈簧范圍
|
金屬密封允許壓差（MPa）
|
|
氣開
|
20-100KPa
|
4.46
|
3.09
|
1.98
|
1.16
|
0.7
|
0.44
|
0.28
|
0.18
|
0.17
|
0.11
|
0.07
|
0.07
|
0.05
|
0.03
|
|
40-200 KPa
|
6.4
|
6.4
|
5.94
|
3.34
|
2.14
|
1.31
|
0.84
|
0.53
|
0.51
|
0.33
|
0.21
|
0.22
|
0.15
|
0.09
|
|
80-240 KPa
|
6.4
|
6.4
|
6.4
|
6.4
|
4.99
|
3.05
|
1.95
|
1.25
|
1.18
|
0.78
|
0.5
|
0.51
|
0.36
|
0.21
|
|
氣關
|
20-100KPa
|
6.4
|
6.19
|
3.96
|
2.23
|
2.14
|
0.87
|
0.56
|
0.35
|
0.34
|
0.22
|
0.14
|
0.15
|
0.1
|
0.06
|
|
40-200 KPa
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
5.86
|
3.64
|
2.3
|
2.21
|
1.43
|
0.91
|
0.95
|
0.66
|
0.37
|
|
80-240 KPa
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
5.04
|
3.18
|
3.06
|
1.98
|
1.26
|
1.32
|
0.92
|
0.52
|
