無功補償控制器需要測量功率因數與無功電流，常用的測量功率因數的方法是測量電壓與電流的相位差，根據相位差計算出功率因數，再根據功率因數與和視在電流來計算出無功電流。通常測量電壓過零與電流過零的時間差來作為相位差，因此必須同時測量電源的周期時間才能夠計算相位差的角度。為了獲得高精度的功率因數值，必須使用級數來進行計算，這就使得功率因數與無功電流的測量變得比較復雜。
      由于無功補償對電網安全、優質、經濟運行具有重要作用，因此無功補償是電力部門和用戶共同關注的問題。合理選擇無功補償方案和補償容量，能有效提高系統的電壓穩定性，保證電網的電壓質量，提高發輸電設備的利用率，降低有功網損和減少發電費用。
      我國配電網的規模巨大，因此配電網無功補償對降損節能，改善電壓質量意義重大。本文結合當前人們關注的電網無功補償問題，重點分析、比較了配電網常用無功補償方案特點，并通過對無功補償應用技術的分析，提出了配電網無功補償工程應注意問題和相關建議。
設備介紹

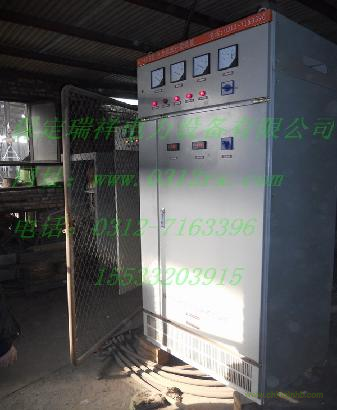

      LC-RX濾波無功補償裝置是一種經濟型單調諧濾波兼補償設備，針對特性諧波進行濾波。裝置主要適用于用戶電力系統含有諧波，負荷變化平穩，需要對諧波進行治理，濾除高次諧波，改善用電環境，同時需要補償無功功率提高功率因數的用戶。
      LC-RX濾波補償裝置是采用微電腦動態濾波補償控制器， 主回路采用高性能接觸器投切濾波支路的控制方式，自動投切。
主要特點
      1.針對用戶系統專門設計制造，按需消除特性諧波，如：5次、7次11次等，濾波補償效果明顯。
      2.設備投入，受電功率因數提高到0.95以上，使配電網的線損降低、配電變壓器的承載效率增加。
      3.采用高性能接觸器及綜合保護控制系統投切各濾波支路，使設備操作簡單安全可靠。
      4.快速檢測系統情況，根據系統要求（諧波情況、無功情況）自動或手動投切，實時濾波補償無功。
      5.保護功能齊全，具有短路保護、過壓保護、過流保護等，運行可靠性高。
      6.改善沖擊負載引起的電流沖擊，減少電壓波動和抑制電壓閃變，提高電壓穩定性，改善電壓質量阿。
