真空破壞閥屬氣壓式閥門，在虹吸式輸水管道起快速閘門的作用。它安裝在輸水管道的制高點。防止水流倒灌會產生主機的葉輪飛逸的事件，故它是保護主機安全運行不可缺少的重要設備。

　　水泵停機時，控制氣源三位二通電磁閥也要同步工作，把電磁閥轉換到連接壓縮空氣位，此時壓縮空氣進入氣缸內，推動氣缸的活塞上升，升到頂部觸動行程開關，給控制室信號，此時真空破壞閥已經打開，停止電磁閥供氣電路，由于管道內負壓作用，大氣通過吸氣網急速涌入閥體—破壞虹吸—實現分流退水。在水泵啟動前，需要關閉真空破壞閥門，控制氣源三位二通電磁閥轉換到連接外大氣位，此時氣缸內的空氣排到外面了，活塞在壓縮彈簧和閥板的自重下，往下壓，閥門關閉。

真空破壞閥 - 安裝一般注意事項

   　注意一、真空閥必須安裝在容器上方的連接法蘭上，法蘭連接參數一般按照國標GB4216.4標準執行。

注意二、閥門與主管道法蘭之間連接必須加裝密封墊，擰緊螺栓。
　　注意三、閥門安裝方向，手動緊急開閥應在易于操作的部位，兩邊不能有障礙物。
　　注意四、安裝完畢后應去掉真空閥的的防塵蓋。

維修和保養：

  為了確定真空破壞閥的性能達到設計和使用需求、應每隔6個月檢查和保養。

  打開上蓋、檢查負壓蓋動作是否靈活、有無卡阻現象或變形、重新安裝壓力蓋時、要保證接觸面的嚴密、導桿的靈活、操作壓力是否在正常值。

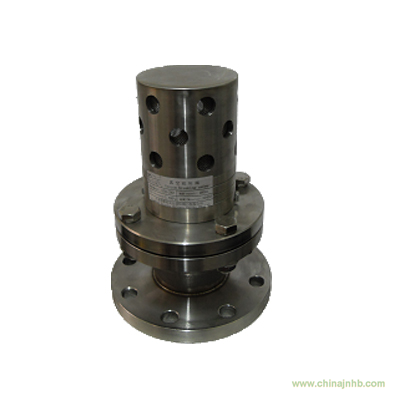

法蘭不銹鋼真空破壞閥

型號：SWT-ZP-F

口徑：15-300mm

最高壓力：1.6MPa

最高試用壓力：16KG/cm2

材質：不銹鋼、碳鋼

連接方式：法蘭、螺紋、焊接

最高溫度：120℃

適用介質：蒸汽、空氣及其他氣體
