QHF-50、QHF-65、QHF-80、QHF-125、QHF-150、QHF-200、QHF-250釋壓閥
產品用途:
風包釋壓閥用于地面或井下空氣壓縮機系統中,起安全保護作用。
風包壓力過高的原因并不是高壓風機的工作壓力過大,而是風包安全閥堵塞以及風包內壁可燃物燃燒使風包中壓力極速上升。風包釋壓閥主要安裝在風包出口管路正對氣流方向上,釋壓閥的口徑不得小于出風管的直徑,釋放壓力應為空氣壓縮機最高工作壓力的1.2-1.4倍,當風包壓力超過釋壓閥的釋壓臨界點時,風包釋壓閥的活塞會自動打開,達到釋放壓力的目的。

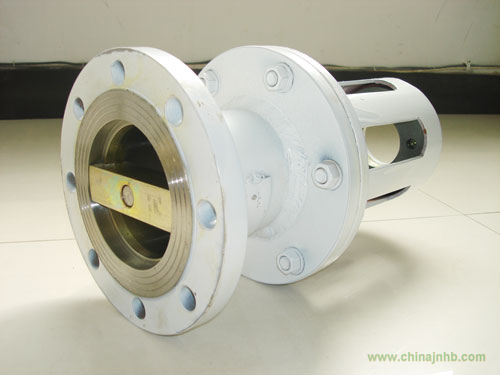

●釋壓閥由氣缸、活塞組、保護罩等組成。
●氣缸由左、右端法蘭及氣缸體組焊而成。
●為了增強耐磨性和防止生銹,氣缸內表面鍍硬鉻。
●活塞組由卡板、0形密封圈、活塞、拉桿等組成。
●活塞組可從氣缸左端裝入并通過卡板將活塞組固定在氣缸中,使之無法左右移動。
●保護罩由法蘭、簡體和擋蓋組焊而成。
●當釋壓閥釋壓時,保護罩可防止活塞飛出傷人,起安全保護作用。
●當空壓機系統正常工作時,系統壓力≤0.785(8kg/cm2),在此壓力下,釋壓閥正常工作。
●當風包因積炭著火或由于某種原因?qū)е嘛L(fēng)包內氣體爆炸時,系統內
溫度,壓力瞬時升高,
●當壓力升至1.03±0.049MPa(10.5±0.5kg/cm2)時拉桿立即拉斷,釋壓閥釋壓。
●風包及管路中的高氣體得以迅速釋放,從面起到緩解瀑炸沖擊波,避免產生事故的作用。
◆正常工作時,空氣壓縮機系統壓力不應超過7.84×105pa(8kg/cm2)
◆經常檢查釋壓閥氣缸、活塞、法蘭連接處及管路,不應有漏氣現象,各緊固部分不應松動。
◆應固定專人定期進行檢查、維護。
◆釋壓閥正常工作時,每月檢查一次拉桿延細,銹蝕的情況。
1、首先必須詳細了解高壓風機在每分鐘的風量,了解風包工作壓力和風包出風口的直徑,根據這些規格來選擇自己合適的釋壓閥型號。
2、釋壓閥的規格和參數如下表:
型號 |
工作壓力(Mpa) |
釋放壓力(Mpa) |
適用的空壓機容量(m3/min) |
QHF-50 |
0.785×105(8kgf/cm2) |
1.03±0.049(10.5±0.5kgf/cm2) |
1.5 |
QHF-65 |
0.785×105(8kgf/cm2) |
1.03±0.049(10.5±0.5kgf/cm2) |
3 |
QHF-80 |
0.785×105(8kgf/cm2) |
1.03±0.049(10.5±0.5kgf/cm2) |
6 |
QHF-100 |
0.785×105(8kgf/cm2) |
1.03±0.049(10.5±0.5kgf/cm2) |
10 |
QHF-125 |
0.785×105(8kgf/cm2) |
1.03±0.049(10.5±0.5kgf/cm2) |
20 |
QHF-150 |
0.785×105(8kgf/cm2) |
1.03±0.049(10.5±0.5kgf/cm2) |
40 |
QHF-200 |
0.785×105(8kgf/cm2) |
1.03±0.049(10.5±0.5kgf/cm2) |
60 |
QHF-250 |
0.785×105(8kgf/cm2) |
1.03±0.049(10.5±0.5kgf/cm2) |
100 |
