VICTORY 白水過濾篩

概述:

     對于造紙廠來說，水、電、氣是其消耗的三大基本能源，每天消耗量都很大，隨著環保要求的不斷提高，如何有效地提高資源利用率，降低生產成本，提高生產效率是各大廠家面臨的現實問題。

     威特力白水篩是專門為紙廠白水回收過濾處理而設計的，獨特的網籠結構能夠使設備在極小的空間體積內提供超大的過濾面積，因而威特力白水篩在處理量方面高于同類型其他設備。

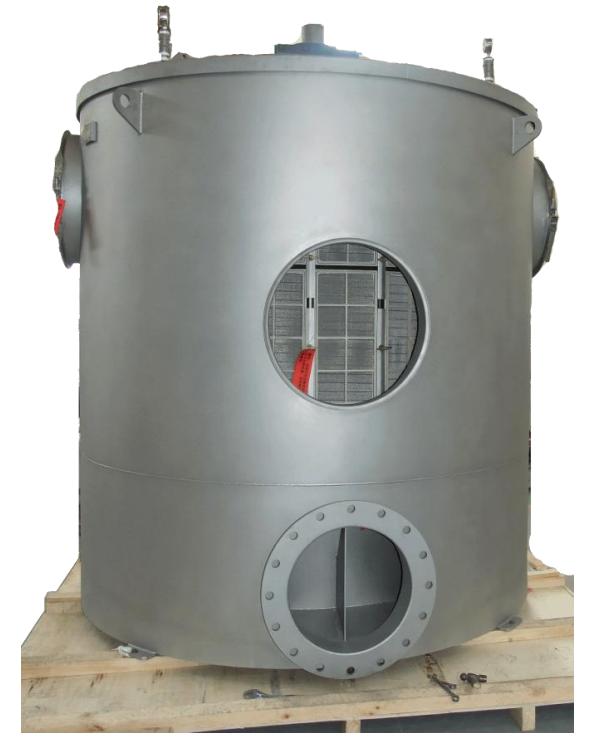

白水篩

一、白水篩工作原理：

威特力?白水篩用于固液分離。它利用高流速、細篩網離心篩選來去除粒徑大于篩網孔徑的懸浮粒子，不受顆粒密度的影響。
　　進入單臺機的水頭為3～4米。進水經過中心進水管到達水平布水管，再通過噴嘴以切線方向噴到旋轉篩網的內表面上，形成一系列重疊的液膜。
　　旋轉篩網產生的低離心力足夠使白水以高流速通過篩網而截流纖維。截流的濃縮物沿篩網內壁滑落。篩網連續旋轉產生的離心力，高進水壓力，旋轉篩網外部沿一定角度的沖洗噴淋都能協助濃縮物滑落。
　　旋轉篩網外部沿一定角度的噴淋每秒沖洗數次，除協助濃縮物滑落外，還作為高壓反沖洗水清潔每個篩孔。威特力?白水篩處理后的白水可代替清水作為反沖洗水。
篩網的轉速與進水噴嘴噴淋速度相結合，可截流一些粒徑小于篩網孔徑的粒子。雖然威特力?白水篩并不專門用于去除細小纖維和填料，但對于它們還是有一定的去除率，因此處理過的白水用于噴淋水時不會阻塞噴嘴。

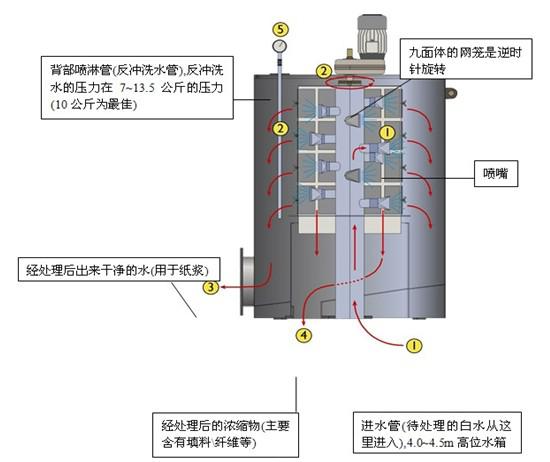

白水篩工作原理圖

白水篩篩網結構
我們非常注重篩片的加工工藝，白水篩篩網使用平板式篩片，分離效果高于普通篩片，使用時間也長于其它類型的過濾設備。平板篩片編織工藝復雜，使用1~3層不銹鋼篩網，復合材料，加強筋為框架，篩片輕，只是金屬框架篩片的一半重，更換方便，安裝時不需張緊。

白水篩篩網

二、威特力白水篩的優點：

1、進水壓力低，對設備沖擊小，篩板壽命長；

2、單臺設備最大處理能力900M3/h；

3、高效纖維及雜質去除率；

4、低維護、不堵塞設計；

5、密閉循環系統，溫度流失小，安全系數高；

6、處理后過濾水能滿足噴淋水標準。

三、技術參數：

四、威特力白水篩的分離率：

威特力白水篩有兩個出水口，一個為過濾后白水出口，另一個為纖維濃縮液出口。在一般情況下，入水濃度處于50~500PPM時，在特定的篩網目數配合下，分離率為9：1或9.5：0.5.舉個例子，入水流量為100M3/h，在經過165目篩網過濾后，過濾液得到90或95M3，濃縮液得到10或5M3。當然，不同的篩網目數以及白水中固體纖維的長短也直接影響到分離率的比值。因此，根據實際的白水情況選擇合適的濾網對過濾效果和處理能力有很的關聯性。

五、威特力白水篩進水及噴淋要求

威特力白水篩目前有兩種進水方式：

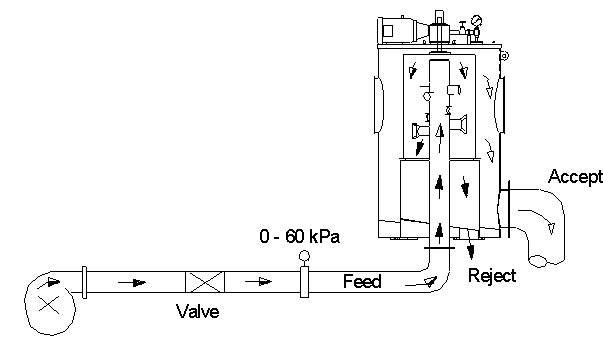

1、 采用泵來提供白水，進水壓力在0.25~0.6 公斤/厘米2, 比較好的壓力在0.35公斤/厘米2左右。

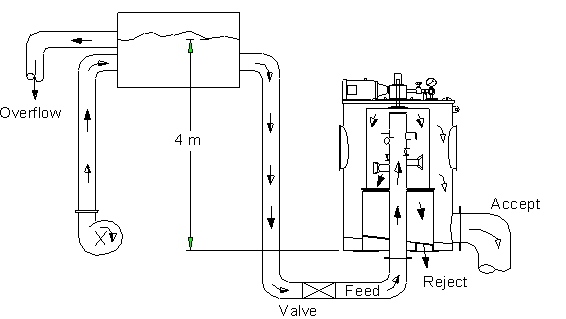

2、 采用高位箱來提供白水（建議采用此方法，以獲得穩定的流量），白水高位箱水面高度與白水篩底部落差為4米~4.5米。

白水篩反沖洗水供給目前有兩種方式：

1、 采用過濾后的白水。從過濾后的水池中抽取白水進行反沖洗，進入反沖洗管道前建議加一個小于白水篩篩網目數的管道過濾器，以防止異物堵塞反沖洗噴嘴。反沖洗壓力范圍在7~13公斤，建議使用10公斤壓力噴淋。使用過濾后的白水進行反沖洗，由于白水中含有不少粘性物質，會導致反沖洗噴頭容易出現堵頭現象，因此需要每個月或者每一個半月打開觀察孔、開啟反沖洗泵，以觀察噴嘴狀況，及時清通堵塞的噴嘴。

2、 采用清水噴淋。直接由清水管道或水池提供反沖洗水，進入反沖洗管前建議加裝一個小于白水篩篩網的管道過濾器，已防止異物堵塞反沖洗噴嘴。反沖洗壓力范圍在7~13公斤，建議使用10公斤壓力噴淋。由于使用的是清水反沖洗，堵頭現象較少發生，檢查噴頭的周期可以延長至3個月或者半年檢查一次。白水篩篩網的壽命也更長。

白水篩安裝示意圖：

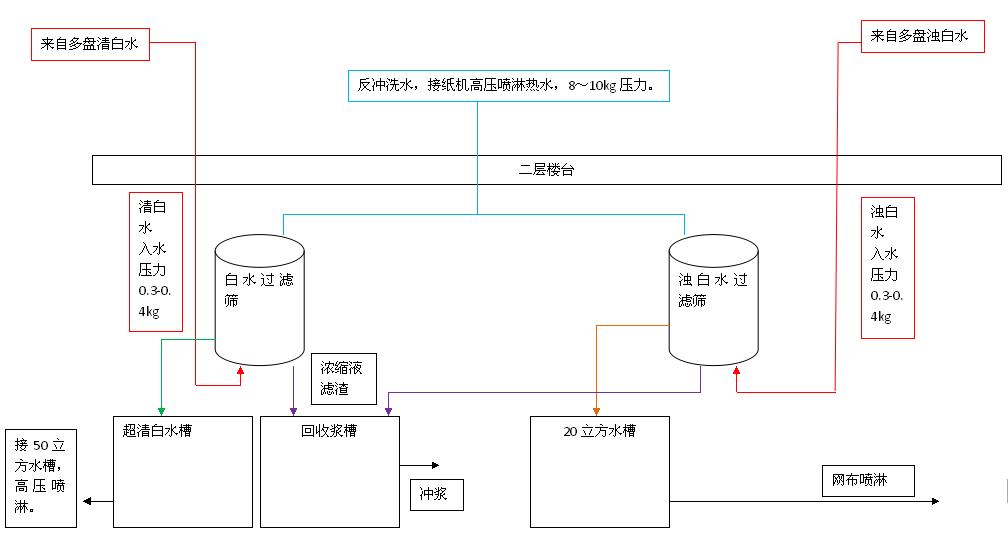

圖例（1）

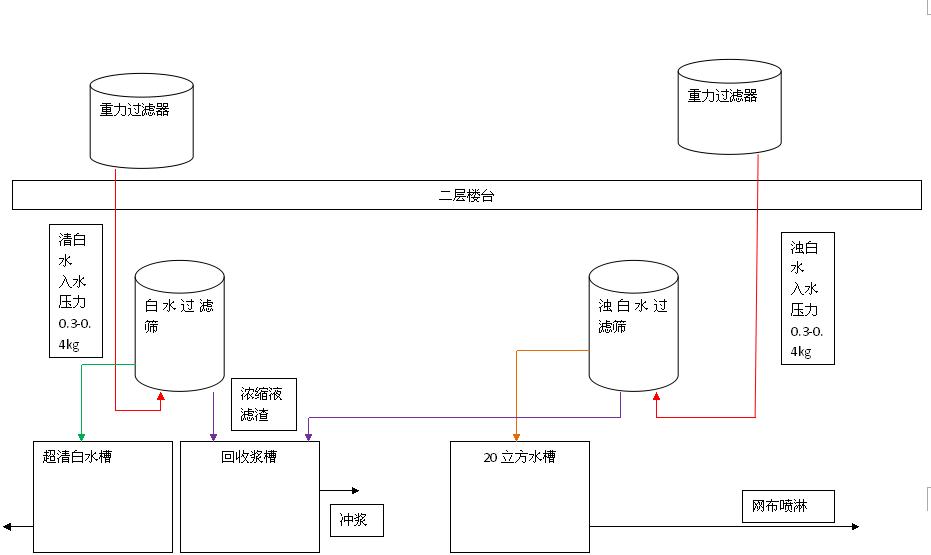

圖例（2）
