規格型號

A
（mm）

L
（mm）

重量
（Kg）

進出口尺寸

d
(mm)

最大流量
（T/h）

電機
（Kw/r/min）

mm

in

AB-2PZ

410

340

50

50

2

25

19

0.21/1400

AB -2.5PZ

410

340

50

65

2.5

25

28

0.21/1400

AB -3PZ

500

400

60

80

3

25

50

0.21/1400

AB -4PZ

580

470

70

100

4

40

80

0.21/1400

AB -5PZ

640

530

80

125

5

40

125

0.21/1400

AB -6PZ

730

610

100

150

6

50

180

0.21/1400

AB -8PZ

900

750

150

200

8

50

320

0.21/1400

AB -10PZ

1000

900

180

250

10

50

490

0.21/1400

AB -12PZ

1200

1100

200

300

12

65

710

0.21/1400

AB -14PZ

1350

1250

266

350

14

65

970

0.21/1400

AB -16PZ

1500

1350

350

400

16

65

1260

0.21/1400

AB -18PZ

1700

1500

445

450

18

100

1590

0.21/1400

AB -20PZ

1850

1650

500

500

20

100

1970

0.21/1400

AB -24PZ

2050

1800

620

600

24

150

2850

0.21/1400

結構與工作原理

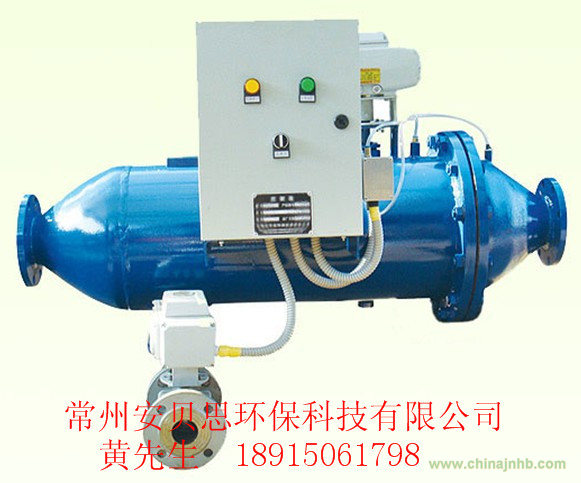

     全自動反沖式過濾器主要有優質碳鋼筒體，特殊結構的不銹鋼契形濾網，蝶閥及排污裝置所組成。當過濾器工作時，蝶閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾到出口。當過濾器需要排污時，關閉蝶閥，打開排污閥，水流經濾網前半段過濾，部分水流有出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向自動沖洗濾網的作用。整個沖洗過程系統可正常工作，無需停機。
 應用領域
1.生活用水、生產工藝給水過濾。
2.超濾、反滲透、軟化、離子交換等預處理。
3.海珍品育苗用海水凈化，工廠化海水及淡水養殖用水過濾。
4.油田回注水過濾。
5.循環冷卻水過濾。
6.中水回用、廢水深度處理過濾。
7.鋼鐵、石油、化工、造紙、汽車、食品、冶金等行業循環水過濾。
8.地下水、地表水除濁凈化。
9.中央空調、鍋爐回水過濾。
10.對水質有一定要求的設備給水過濾。
11.泳池、景觀水質凈化。
12.市政、綠地噴灑、澆灌、農業噴灌、滴灌用過濾。
技術特點
1.過濾精度高，出水水質穩定。
2.通過自身的檢索和應變功能，實現自動反沖洗，可應對不穩定的水質波動，無需人工干預。
3.控制系統反應靈敏，運行精確，具有壓差和時間雙重設定功能，可以根據不同水源和過濾精度靈活調整反洗壓差或時間設定值。
4.清洗高效、徹底，濾網可完全恢復初始狀態，因而可終身使用，無需更換。
5.反沖洗的同時不中斷正常產水，連續運行，穩定可靠。
6.反沖洗歷時短，反洗水耗僅為正常產水量的0.001-0.002％，省水、省電、節約能源。
7.結構設計緊湊合理，占地面積小，安裝移動靈活方便。
8.設備易損件少，無耗材，運行維護費用低，操作管理簡單。
9.應用領域廣，可適用不同原水水質和用水要求。

技術參數
※工作壓力：≤1.0MPa
※工作溫度：≤100℃
※壓損：≤0.015MPa
※過濾精度：d=1.0mm
其他：工作壓力、過濾精度及規格尺寸可按用戶要求特殊制造，法蘭連接尺寸按GB-9119.8-88。
安裝與使用
    全自動反沖式過濾器宜水平或垂直安裝，當垂直安裝時，水流方向應該是自上而下，安裝時應注意外殼上箭頭方向必須與水流一致，正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥直至排出水質變清為止。關閉排污閥，開啟蝶閥，即完成排污過程，設備進入正常運行狀態。
