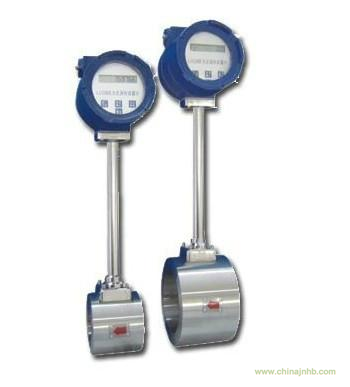

軟化水流量計 www.abg58.com/abg188-Products-7564706

1.概述

軟化水流量計適用于測量封閉管道中流動的導電性液體的體積流量，具有LCD顯示、脈沖輸出和4～20mA輸出。它廣泛用于水處理、化工、造紙、醫藥、冶金、城市建設等領域的計量控制系統。

2.主要特點

壓力損失小 無阻擋件，壓損小，壽命長

精度高 精度可達±0.5%

流速 ≤10m/s

雙向 正反向流量均可測量

失電保護 EEPROM可保護設定參數和累計值

高清晰度LCD顯示

阻尼功能 0.1～200秒可選(63％)響應時間

報警輸出

3.主要技術指標

電流輸出 4～20mA DC，負載電阻(0～750Ω)

脈沖輸出/報警輸出 0.0001～1000PPS，占空比0.5，1，20，33，50，100ms可選

OC門輸出，額定30V DC，200mA

LCD顯示 ％，瞬時，累計或交替顯示，工程單位可選

被測介質電導率 ≥20μs/cm

規格 100～1200mm

襯里 氯丁橡膠

電極 316L，鈦，哈氏合金C可選

電源 AC 50Hz/220V±22V；DC 24V±4.8V

介質溫度 –10～120℃

工作壓力 ≤2.5MPa

環境溫度 –10～+55℃

4 安裝

4.1 管路設計

管路設計時考慮以下各項：

4.1.1 位置

安裝流量計的位置應避免陽光直射，環境溫度在-20~+60 攝氏度（-4~140 華氏度）之間

4.1.2 噪聲抑制

軟化水流量計不要安裝在那些容易致電磁干擾的電動機，變壓器或其他電源附近。

4.1.3 直管段長度

在 JB/T 9248-1999“軟化水流量計”標準中論述了為了保證軟化水流量計高測量精度所需的上游管路條件。

根據JB/T 9248 和管路條件測定的數據，上海鶴吉自動化推薦如圖4.1.1 所示的管路條件 。
