液壓擠孔機，YGI-1050液壓擠孔機，鋼軌擠孔機，礦用道軌擠孔機

YGI-1050液壓擠孔機基本參數規格

液壓擠孔機項目型號YGI—500 YGII—300   YGI—1050

適用鋼軌類型kg/m  15～24        30           30～50

最大打孔直徑，毫米  22         24           31

最大打孔厚度，毫米     11              12           15.5

最大打孔力，T         50         85             105

整機質量，Kg          48         65             126

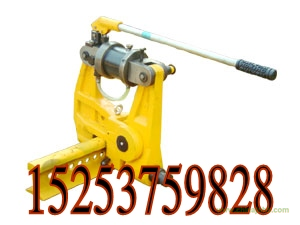

YGI-1050液壓擠孔機產品基本說明

液壓擠孔機適合井下作業,液壓油缸動力,無需用電,無火花,環保安全,適合危險環境場所使用,如煤礦,油田,危險氣體的工廠內

產品介紹：液壓鋼軌擠孔機（打孔機）運用杠桿原理、液壓傳動和剪切原理設計而成。利用靜壓力對鋼軌進行擠孔作業。一分鐘可打一個孔，該產品具有結構合理，便于攜帶，方便工作，油路密封性能好，油壓穩定，降低勞動強度，提高工作效率，改善軌道施工，維護質量，可延長鋼軌使用壽命等特點，是鐵道鋼軌實行標準化作業的必備工具。特別適合煤礦井下使用，安全不起火花。

YQA型分體式液壓鋼軌開孔器

一、用途

YQA型分體式液壓鋼軌開孔器廣泛應用于礦山、鐵路等部門的鋪軌及軌道改造和維修。

二、特點

YQA型分體式液壓鋼軌開孔器是我單位研制開發的一種，用于路軌開孔的新型工具，其外形大方美觀、結構緊湊、體積小、重量輕、操作使用十分方便，開孔效率高，是軌道安裝維護的理想工具。

三、技術參數

YQA型分體式液壓鋼軌開孔器技術參數

型號    開孔規格  鋼軌規格（Kg/m）    重量（Kg）

YQA-24  ￠19              24                    32

YQA-30  ￠22              30                   38

YQA-38  ￠22              38                   45

YQA-43  ￠32              43                   55

YQA-50  ￠32              50                     66

YQA型鋼軌開孔器由液壓手動泵、高壓油管、油管接頭、開孔器主體連接組成。使用時根據技術參數選配好合適的開孔模，將陽模裝在活塞桿上，陰模裝在六角螺套上，用內六角扳旋緊活塞桿及六角螺套上的M8錐端緊定螺釘。固定好模具后可按照以下操作程序進行。

將開孔器主體套在需要開孔的鋼軌上，根據鋼軌連接板的孔距、結合開孔器主體上的標尺調整好開孔位置后，將標尺下方的六角螺套向鋼軌旋靠使開孔的陰模靠緊定位。旋緊手動泵截止閥，旋松手動油箱上的放氣螺塞，撳動手動泵手柄，當聽到清脆的切孔聲，孔已開好。此時旋松手動泵截止閥，油缸活塞桿帶動陽模回復到原位，同時將標尺下方的六角螺套反向旋松使陰模遠離鋼軌。當需要開第二個孔時只要量好孔與孔的中心距，按照開第一孔的操作程序繼續進行。
