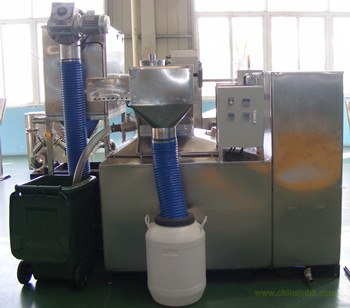

TJGY(T)系列新型隔油提升一體化設備

一、產品簡介

TJGY(T)系列新型隔油提升一體化設備是天健水處理公司目前對隔油提升設備進行全面的產品升級，在第一、第二代TJGY(T)產品市場和用戶反饋的基礎上，結合國內外控制技術，產品做了多項技術改進和升級優化，具有雜物自動分離并自動收集到雜物桶，污泥自動分離并收集到污泥桶，油脂自動分離并自動收集到集油桶，污水自動提升排放到市政管網等功能。

二、應用領域

各類地下餐飲區的餐飲廢水隔油處理與提升排放。如位于負一層的超市餐飲、員工餐飲、美食中心、酒店餐飲、商鋪餐飲等等。

三、型號及意義

TJGY(T)-11 20(M)

TJGY(T)：天健牌TJGY(T)新型隔油提升一體化設備

11：設備處理水量（單位：L/S）

20：設備提升揚程（單位：m）

M：手動操作型  無：全自動；

四、產品優勢

1.六級油水分離處理新工藝，技術更先，實用性更強，是傳統三段的改進；

2.獨特的結構、人性化設計，工藝效果得到保障，管理維護簡便；

3.環保認證，品質高，節約能源；

4.自動化模塊設計，升級方便，安裝簡單；

5.啟動清理雜物，不受環境和時間影響，隨時工作；

6.自動排油技術，不受流量變化液位差影響，解決浮渣凝結難題；

7.二級二次污泥收集分離技術，解決廢水中污泥處理的難題，收集徹底，排放簡便；

8.采用平（層）流油水分離水力學原理，結合獨特的內部構造設計，體現科學與創新；

9.有效容積利用率極高，水力停留時間和流速得以保證，優于環保要求；

10.采用親油疏水材料進行油脂聚結和二次分離，解決難以除去的乳化油問題；

11.采用PCU嵌入式單片機智能控制。程序設計，工藝聯動自動化運行，多重保障安全；

12.全封閉結構，地下空間無臭氣散發，降低損耗，節約能源。

五、性能及參數

環境溫度：0~40℃        介質溫度：≥5℃

流量范圍：1~16L/s        PH值：5~9

揚程范圍：15~35m        運行功率：1.5KW~7.5KW

電源電壓：380V±10%     電源頻率：50Hz±5%

六、選用要點與功能

設備的型號尺寸應參考GB50015的4.8.2的要求；

設備的處理量應通過餐飲排水最大秒流量來確定；

餐飲廢水在設備內的流速不得大于0.005m/s，水力停留時間宜為2min~10min；

設備處理后的水質應符合CJ343中“動植物油排放限值100mg/L”的規定。

七、設備功能要求及實施措施

自動除渣：雜物自動清理機

集泥排泥：兩級集泥排泥

油水分離：平（層）流物理分離+油脂聚結裝置+二次物理分離+輔助加熱裝置

集油排油：非對稱錐形集油裝置+機械自動刮油裝置+手動液壓排油裝置

污水自動提升排放：三點液位控制+污水泵+智能控制系統

防惡臭氣味傳播：密封結構+通氣管

防油脂結塊：設置加熱裝置

放設備滿溢：設備專用溢流管

八、運行要求和維護說明

1.當污水進入設備時，雜物自動清理機貨提籃式格柵應能截留10mm以上大顆粒雜物，發現雜物堵塞應立即清理。

2.進入設備內的油污廢水自動分離，碎渣快速沉積，出水自動提升。

3.雜物和油脂可自動歸集排放，日常只需要更換垃圾桶和集油桶，維護操作簡單。

4.污泥采用二級收集分離措施，定期手動排放到污泥桶，每周至少一次。

5.雙泵配置，交替運行，互為備用，設有超限報警，恒溫防油脂凝固。

6.電源基本要求：進線電源為三相五線制，定額電壓為380V，提供容量應能滿足設備所有用電裝置同時正常運行。

7.設備使用前首先將箱體內部清理干凈，并檢查各連接部位是否松動，檢查電器鏈接是否正常。

8.設備運行前，必須注滿清水，并用清水進行全面調試。無水時嚴禁開啟水泵。

9.日常巡檢有無堵塞或滲漏、設備運行等情況，及時更換垃圾桶、污泥桶和集油桶。
