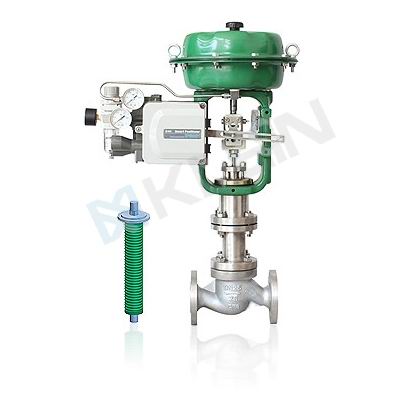

G1501P50系列波紋管密封單座氣動調節閥，采用頂部導向不平衡式結構，高強度、重載荷、S型流道、壓降損失小、流量系數大、可調范圍廣、流量特性精度高。閥蓋處采用波紋管加填料雙重密封，從根本上杜絕了介質外漏的可能性。該類型波紋管密封單座氣動調節閥適用于有毒或者珍貴介質的流量壓力控制。
閥籠采用壓緊閥座設計，解決了傳統的螺紋擰入式閥座拆卸困難，泄漏量大等問題，延長了使用壽命。采用流開式設計，介質趨向于閥門開啟的方向，小開度可控性好，流量特性畸變小。根據工況要求可選擇降噪音、抗氣蝕的特殊閥籠。
控制閥參數說明：
閥內件特點： 頂部導向型 不平衡內件結構 快拆式結構
閥體類型： 直通式 角式
閥蓋形式： 波紋管型
流量特性： 等百分比 線性 快開
口徑范圍： DN15-300(1/2”-8”)
壓力等級： PN1.6、4.0、6.3Mpa（ANSI 150、300、600LB）
泄漏等級： ASME B16.104 Ⅴ（標準型金屬閥座）
ASME B16.104 Ⅵ（切斷型軟閥座）
管道連接方式： 法蘭式 對焊式
適用溫度范圍： -196°～ 550°
執行機構類型： 氣動薄膜式執行機構
氣動活塞式執行機構
電動執行機構
