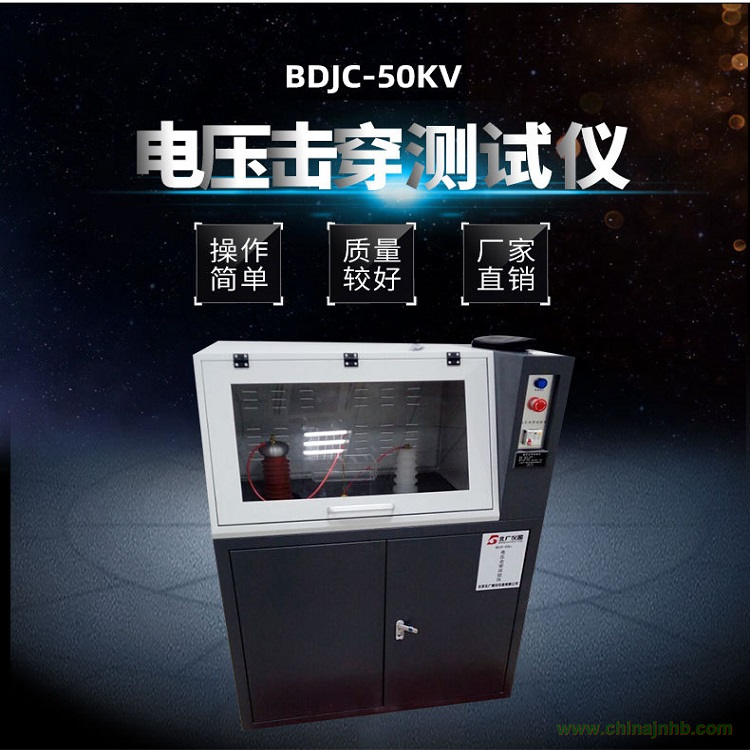

BDJC-50KV電氣強度試驗儀

計算機控制電氣強度試驗儀

一、滿足標準：

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

        第2部分：對應用直流電壓試驗的附加要求》

3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

二、電氣強度試驗儀軟件功能:

 01、軟件平臺：WINDOWS窗口操作平臺，界面直觀，便于操作

02、曲線顯示：在實驗過程中可以動態顯示試驗曲線

03、數據導出：可以對試驗結果導入EXCEL表格

04、實驗報告：可以人為設置報告名稱，并對實驗報告進行打印

05、試驗方式：可以根據需求對直流試驗和交流試驗進行靈活選擇

06、試驗方法：可以根據需求自行選擇擊穿電壓、耐壓試驗、梯度試驗

07、參數設置：可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值

08、試樣設置：可對不同標準的試樣參數靈活設置

09、人員管理：設置用戶名及密碼，不同的操作員登入進行不同的試驗，互不影響

10、標準選擇：含有不同標準，可根據需求自行選擇

11、連續操作：連續操作試驗時，可直接在軟件里結束試驗，進行二次試驗

三、電氣強度試驗儀技術要求：

1、設備輸入電壓： 交流 50KV (普通試驗室電源均可兼容)

2、試驗電壓方式： 交流 0--50 KV ;

                  直流 0--20 KV

3、電器容量：10KVA

4、試驗方法：0-50KV全量程可調(采用高精度電壓采樣器件，取消了同類廠家由于電壓采樣精度不夠必須采用高壓分級的方式)

5、擊穿及耐壓試驗升壓速率：

0.1 KV/S

0.2 KV/S

0.5 KV/S

1.5 KV/S

  2 KV/S

2.5 KV/S

3.0 KV/S   (此項滿足 標準里面極快速升壓試驗要求)  (此項滿足 標準里面極快速升壓試驗要求)

注：本產品采用 直流伺服電機加載減速機構，保證了 標準里面關于極慢速試驗和極快速試驗的 要求，（一般為皮帶輪機構，誤差較大）保證用戶可以自由選擇升壓速率，是目前同類產品中唯一滿足國標對于升壓速率要求的測試設備。

6、試驗方式：

           直流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗

           交流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗

注：根據不同行業的標準，我們可以根據用戶的要求，依據貴行業標準，為您定制行業標準所需的特殊測試功能。

7、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.1S內切斷電源。

8、漏電電流選擇：1—100 mA可由計算機軟件自由進行設定。

9、本儀器采用先進的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式。

10、支持短時間內短路試驗要求。(其它同類產品無此功能)

11、一次試驗可以同時做5個試樣。(同類產品一次試驗只能做一個試樣)

12、電壓測量誤差： ≤ 1.5％

13、試驗電壓連續可調：0-100 KV

14、耐壓時間設定：0-6小時(可通過軟件連續設定)

15、九級安全防護措施：

(1) 超壓保護

(2)試驗過流保護

(3)試驗短路保護

(4)安全門開啟保護

(5)軟件誤操作保護

(6)零電壓復位保護

(7)試驗結束放電保護

(8)獨立保護接地

(9)試驗完成后電磁放電

四、電氣強度試驗儀安全說明：

1、設備要安裝單獨的保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

2、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注：因為直流試驗后不放電會危險到人身安全,

不能直接拿取電極,起到提醒使用人員放電以免造成人身傷害)。

3、增配試驗手動放電裝置，隨主機為一體化，當直流試驗過程中突然斷電，可采用手動放電棒進行放電，保證試驗人員的人身安全。

4、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電保護等。

五、電氣強度試驗儀試驗方法：

1、絕緣試樣空氣中擊穿或耐壓試驗

2、絕緣試樣浸油中擊穿或耐壓試驗

3、絕緣試樣空氣中階梯擊穿或耐壓試驗

4、絕緣試樣浸油中階梯擊穿或耐壓試驗

注：根據用戶要求，可定制其他試驗方式

六、電氣強度試驗儀常規型號：

      BDJC -10KV

      BDJC -20KV

      BDJC -50KV

      BDJC -100KV

      BDJC -150KV

七、電氣強度試驗儀主要配置：

1、試驗主機一臺

2、5萬伏高壓發生器一臺

3、全自動微電腦電壓調壓裝置一套(串口方式)

4、試驗電極規格(紫銅)(一般廠家為普通黃銅)：試驗用電極 ￠25mm兩個 ￠75mm一個

5、試驗用油盒一只：材質為有機玻璃

6、電磁自動放電裝置一套。（一般廠家為放電棒，即試驗完成后，手持放電棒放電）

7、電壓擊穿計算機測控軟件一套

8、計算機一套(專用抗強干擾計算機)

9、彩色噴墨打印機一臺(惠普品牌)

10、國家一級計量鑒定質檢證書一份

11、產品使用說明書一份

12、合格證一份
