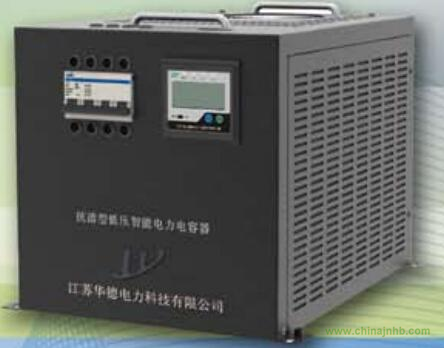

HD系列抗諧型低壓智能電力電容器介紹
概括
HD系列抗諧型低壓智能電力電容器是針對用電網絡諧波含量較大，普通電力電容器不能正常運行的情況而設計，它采用特殊的工藝，由6%、7%、13%、14%等的電抗器和工業級低壓電力電容器組合而成，是低壓無功自動補償濾波技術的重大突破，主要用用于諧波十分嚴重場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有抑制諧波的功能。
產品功能
1）濾波功能：有效抑制高次諧波和涌流，對高次諧波形成低阻抗通路。對諧波有吸收泄放作用，能消除高次諧波對電容器的影響，保護電路及電容器過載，防止電容器過熱、絕緣介質的老化、自愈性能下降，使用壽命降低。
2）同步投切功能：與專用控制器配合，響應時間快，可實現動態跟蹤，并準確在電流電壓為零時投切，受諧波影響小。
3）分相補償功能：分相補償型產品，各相電容可分別投切，提高無功補償精確度，使三相無功不平衡得到良好補償。
4）測量功能：配電電壓、電流、無功功率、功率因數測量、CT相位與變比自動測量、校正；各臺電容器三相電流，體內溫度測量。
5）保護功能：回路電流速切、過流保護；電容器過壓、欠壓保護；電容器過溫、斷相、三相不平衡保護，當電容器溫度超過65度，電容器整機退運保護，提高使用壽命，確保系統安全運行。
6）信號功能：電容器的投切狀態，過欠補狀態、過欠壓狀態信號；保護動作類型、自診斷故障類型信號。
7）通信功能：電容器和控制器之間采用RJ45連接，便于大量采樣數據上傳及與外設外設監控終端進行信息交換，構成系統工作。
8）智能網絡控制：可自動檢測及跟蹤系統無功的變化，自動投切電容器組。容量相同的電容器按循環投切原則，容量不同的電容器按適補原則投切。電容器先投先退、先退先投；電容器運行溫度低的先投，溫度高的先退；補償工況恒定時，電容器每一段時間循環投切，避免單只電容器長時間投運。
9）故障自診斷功能，電容器智能控制元件能對本體各相運行參數進行自診斷，一旦出現自檢故障，整機快速響應，退出運行。
產品特點
HD系列抗諧型低壓智能電力電容器與HD系列低壓智能電力電容器相比，主要特點如下：
1）采用高品質工業型低壓濾波電力電容器，安全性高；
2）采用同步開關技術，技術先進，性能穩定可靠；
3）采用閉環電路，磁路不飽和，無能源消耗，無電磁輻射；
4）采用特殊技術與工藝，能有效抑制高次諧波和涌流，抑制3～13次及以上諧波效果明顯；
5）模塊化結構，組合靈活，擴容方便，安裝簡單，便于維護；
6）智能網絡，485通訊接口可以接入后臺計算機，進行配電綜合管理；
7）采用分散控制模式，100萬次無故障投切，高可靠性；
8）液晶中文顯示，操作簡單，維護方便，利于現場故障查找；
9）內加SH防暴器及溫控裝置，提高嚴重諧波場合下運行可靠度；
10）節能效果顯著，有效提高功率因數，降低電能消耗，改善電能質量。
HD系列抗諧型低壓智能電力電容器主要應用于諧波電流為50%以下的場所，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。實時采集無功系統數據，實現自適應動態無功效益跟蹤管理，使設備的運行效率達到最佳狀態。
統計與追溯無功管理系統運行前后的電壓、電流、有功功率、無功功率、功率因數、各次諧波電壓與電流值及電壓與電流的諧波總畸變率等數據，指導用戶進行全面無功電量管理。
產品選型

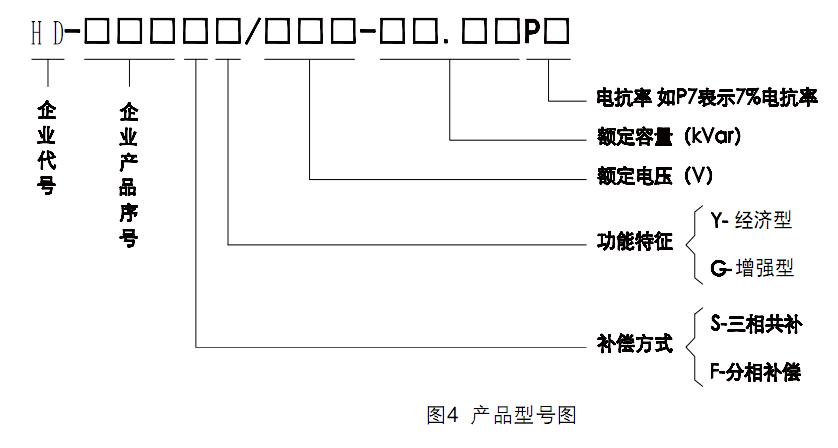

1、HD系列抗諧型低壓智能電力電容器產品型號如下圖4，表明產品種類。
如： HD-100SG/480-20.20P7 共補40kVar，內部串聯7%電抗，三相投切，智能組網
HD-100FG/280-20P7 分補20kVar，內部串聯7%電抗，分相投切，智能組網
三相補償方式產品內部含有兩臺“△”型電容器，最大電容量為(20+20)kVar，兩臺電容器工作時不同時投、退；分相補償方式產品有一臺“Y”型電容器，A、B、C三相分別投退。
三相補償方式產品內部的電容器容量可相同或不同，如(20+20)、(20+10)、(10+10)、(10+5)kvar等。
額定電壓一般三相補償方式取480V或525V，分相補償方式取280V或300V，可靠性較高。
干式電容器體不注入可燃性液體狀的油或蠟類的填充物，具有如下特點：
● 容量的使用衰減性小；
● 介質損小，發熱量小，容許應用環境溫度寬；
● 整體阻燃，不會產生火警；
● 沒有泄漏現象，不會污染環境，不會產生環保問題。

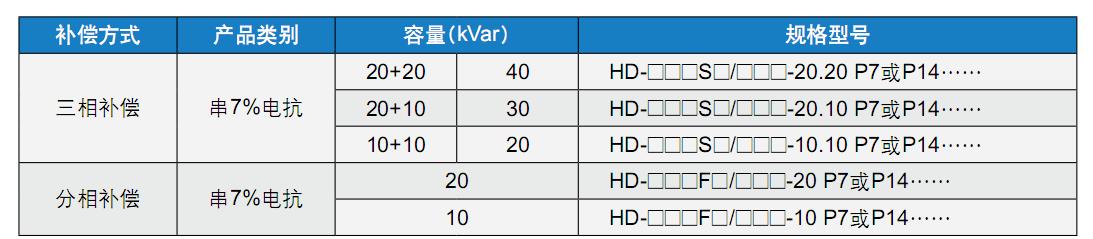

2 、 型號表（額定電壓：三相480V或525V；分相280V或300V串6%、7%、13%、14%
電抗，使用時配HD-202智能低壓無功控制器+HD-201電容狀態指示器）
注：據不同設計需要選擇不同電壓及電抗率產品。

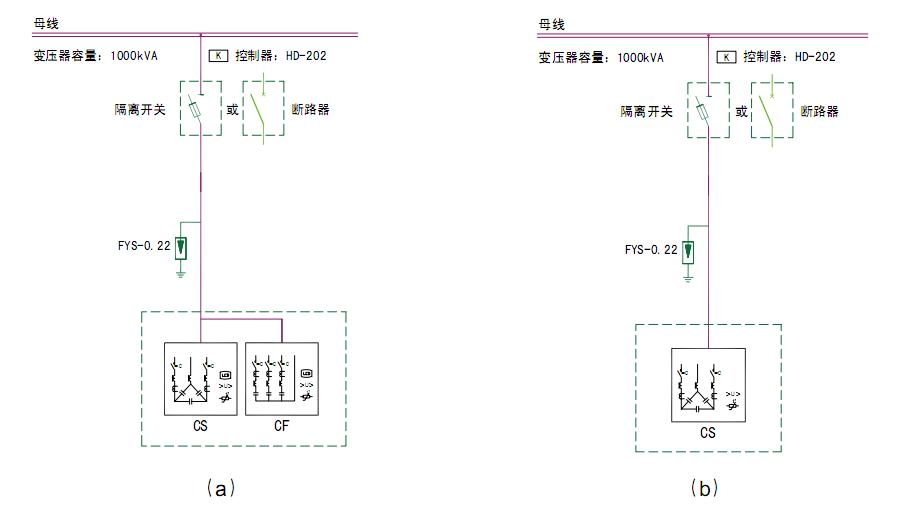

設計案例如下
3、 三相480V、分相280V額定電壓（配HD-202智能低壓無功控制器+HD-201電容狀態指示器）
備注： 1、本方案包含約30%分相補償
2、具體補償容量可參考HD系列抗諧型
產品技術指標
1）環境條件
環境溫度：-40～65℃
相對濕度：40℃，20～90%
海拔高度：≤4000m
2） 電源條件
額定電壓：～220V/～380V
電壓偏差：±20%
電壓波形：正弦波，總畸變率不大于8%
工頻頻率：48.5～51.5Hz
功率消耗：＜0.5W(切除電容器時)
3） 電氣安全
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采用與控制電路防護均符合中華人民共和國電力行
業標準DL/T842-2003《壓低并聯電容器裝置使用條件》中對應條款要求。
4）測量誤差
電壓：≤0.5%(在80～120%額定電壓范圍內)
電流：≤1%
溫度：±1℃
5）保護誤差
電壓：≤0.5%(在80～120%額定電壓范圍內)
電流：≤1%
溫度：±1℃(電容器)
時間：±0.01S
6） 無功補償參數
電容器投切間隔：＞10S
無功容量：單臺≤(20+20)kvar(三相)、≤20kvar(分相)；
聯機：≤33臺
7） 可靠性參數
控制準確率：100%
控制容許次數：帶負載大于140萬次
電容器容量運行時間衰減率：≤1%/年
電容器容量投切衰減率：≤0.1%/萬次
年故障率：≤0.1%
8）機械參數及安裝
重量：35kg【(20+20)kvar】
外形尺寸：280(W)×280(H)×370(D)mm3
固定孔安裝尺寸：295mm×350mm
固定孔尺寸：φ6mm
注：規格不同產品的質量不同，外形尺寸、固定孔間距、固定孔尺寸相同。
