技術性能及結構特征：

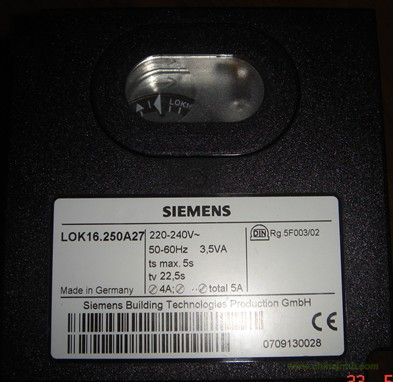

LOK16…燃燒控制器，控制和監控。連續運轉的多段或連續比例調節的強制通風式大中型燃油燃燒器，火焰探測器采用RAR8….或RAR7…
實時監控火焰信號，并在出現故障（如探測器故障，探測器電纜以及虛假的火焰信號等）時及時起動安全動作。
帶有自檢火焰信號放大器。
帶有空氣壓力檢測和風門擋板控制。
遠程復位。
安裝注意事項：
1.控制器單元和其他電纜必須與高壓點火電纜分開安裝。
2.不要混淆相線和中線。
3.安裝開關、保險絲、接地等等，都要遵守當?shù)氐囊?guī)則。
4.必須確認不超過接線柱所能允許的最大電流量。
5.不得將主電源接到燃燒控制器的輸出端子。
6.從市電電源處用一個all-polar 開關將燃燒控制器隔離出來，至少留3mm的觸點間隙。
7.用一個公制螺和放松墊圈保護底盤下的接地套管。
8.在沒有使用風機的情況下，一個AGK25必須被連接到控制器的接線柱3上，否則燃燒器不能可靠啟動。
9.為安全起見，將中性導線連接到插入塊底部的中性分配器或接線柱2。如下所示，燃燒的元件（風機、點火變壓器和氣閥）如圖7435a14所列，必須連接到中性導線上。
10.中性導線和接線柱2之間的連接是在控制單元底部事先連線。
10.連接遠程復位裝置遠程復位和遠程緊急關停
| 型號 |
LOK16.140A27 |
LOK16.250A27 |
LOK16.650A27 |
| t1 |
10 |
22.5 |
67.5 |
| TAS |
4 |
5 |
5 |
| TAS' |
/ |
/ |
/ |
| t3 |
2 |
2.5 |
2.5 |
| t3'起動命令，自收到風壓信號開始 |
| t3n |
10 |
15 |
15 |
| t4 |
8 |
7.5 |
7.5 |
| 4' |
/ |
/ |
/ |
| t5 |
4 |
7.5 |
7.5 |
| t6 |
10 |
15 |
15 |
| t7 |
2 |
2.5 |
2.5 |
| t8 |
30 |
47.5 |
47.5 |
| t9 |
/ |
/ |
/ |
| t10 |
6 |
10 |
10 |
| t11 |
可選 |
|
|
| t12 |
可選 |
|
|
| t13 |
|
|
|
| t16 |
4 |
5 |
5 |
| t20 |
32 |
35 |
12.5 |
| 接線順序 |
與LAL2.14相同 |
與LAL2.25相同 |
與LAL2.65相同 |
| 備注 |
點火火花監控 |
通用型號 |
中等黏度或重油燃燒器 |
t1預吹掃時間，風門擋板全開TAS安全時間或初級安全時間，燃燒器使用一個點火燃燒器
TAS'安全時間或初級安全時間，燃燒器使用一個點火燃燒器t3預點火時間
t3'起動命令，自收到風壓信號開始長的預點火時間t3n后點火時間（點火變壓器連接到15#端子）
t4從TSA或TSA’開始到19#端子釋放電壓的時間4'從TSA或TSA’開始到19#端子釋放電壓的時間
t5從t4或t4'結束到20#端子有輸出或開始負荷控制
t6后吹掃時間
t7風機2起動延遲時間t8起動時間（無T11.T12)
t9 t10起動到風壓控制開始
t11風門全開時間
t12風門全關時間
t13允許停機后的預吹掃時間
t16起動命令到風門全開命令間隔
t20停機后無吹掃，到下次起動間隔
