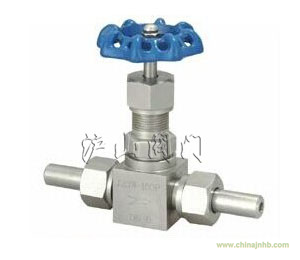

三、J21W外螺紋針型閥結構形式:
四、J21W外螺紋針型閥應用規范：
1、設計制造：GB/T 12224-1989 ；JB/T 7747-1995
2、連接形式：對焊式管接頭
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
五、J21W外螺紋針型閥性能規范 單位：MPa
| 實驗項目 |
壓力值 |
| 公稱壓力 |
32 |
| 殼體實驗 |
48 |
| 密封試驗 |
35.2 |
| 氣壓試驗 |
19.2 |
| 適用溫度 |
≤425℃ |
| 適用介質 |
水、蒸汽、油品等 |
六、J21W外螺紋針型閥主要零件材料：
| 型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
| J21W-320 |
20# |
20# |
2Cr13 |
20# |
柔性石墨 |
| J21W-320P |
SS304 |
SS304 |
SS304 |
SS304 |
七、J21W外螺紋針型閥主要外形尺寸：
| 規格 |
M |
Ф |
L1 |
L |
H |
Do |
重量 |
| DN6 |
M20×1.5 |
φ14×4 |
66 |
140 |
96 |
63 |
0.85 |
| DN10 |
M24×4.5 |
φ18×4 |
78 |
160 |
115 |
78 |
1.1 |
| DN15 |
M30×1.5 |
φ22×4 |
94 |
180 |
122 |
100 |
2.0 |
| DN20 |
M36×1.5 |
φ28×4 |
108 |
220 |
156 |
110 |
3.5 |
| DN25 |
M39×1.5 |
φ33×4 |
110 |
230 |
170 |
140 |
4.3 |
