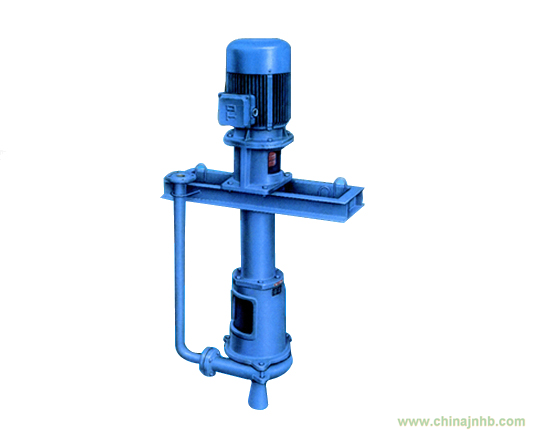

一、 PN泥漿泵產品概述2PNL泥漿泵 2PNL立式泥漿泵
PN、PNL型泥漿泵系單級單吸泥漿泵分臥式和立式，適用于輸送含固體顆粒的液體廣泛適用在火電廠水力除灰，礦山輸送礦砂液體，也可用于建材、造紙、紡織、食品、飼料等部門抽送各種漿料，最大濃度50%-60%（重量計）。PNL、PN型泥漿泵，過流零件均使用耐磨合金材料制造，壽命長，敞開式葉輪用螺紋軸連接，葉輪與護板之間的間隙可以調整，以保持高效工作。pnL、PN型泥漿泵有：1pn、2pn、3pn、4pn、6pn、2pnl、3pnl七種。
二、PN泥漿泵結構說明
（1）過流部分承磨件采用了耐磨鑄鐵，使用壽命長。
（2）葉輪和護板的間隙可以及時調整，保持較高工作效率。
（3）4〞以上該型泵軸承直裝于水平中開托內，拆檢方便調整及時，并在油池內裝有水冷蛇形管，改善了軸承的工作條件。
三、PN泥漿泵性能參數表 2PNL立式泥漿泵
|
PN泥漿泵性能參數表
|
|
| 型號 |
流量
m 3 /h |
揚程
m |
轉速
r/min |
允許汽蝕余量
m |
泵效率
% |
功率
kw |
泵重量
kg |
口徑
mm |
| 軸功率 |
配帶功率 |
吸入 |
排出 |
1PN
1PNL |
7.2
12
16 |
14
13
12 |
1430 |
0.53 |
21
30
35 |
1.3
1.41
1.5 |
3 |
120 |
50 |
25 |
| 2PN |
30
47
58 |
22
19
17 |
1450 |
1.32 |
33
39
39 |
5.45
6.25
6.9 |
11 |
150 |
96 |
50 |
| 2PNL |
30
47
58 |
22
19
17 |
1450 |
1.32 |
33
39
39 |
5.45
6.25
6.9 |
11 |
200 |
62 |
53 |
| 3PNL |
54
108
151 |
26
21
15 |
1470 |
2.35 |
32
42
37 |
12
14.7
16.7 |
22 |
450 |
125 |
75 |
| 3PN |
54
108
151 |
26
21
15 |
1470 |
2.35 |
32
42
37 |
12
14.7
16.7 |
22 |
280 |
90 |
85 |
| 4PN |
100
150
200 |
41
39
37 |
1470 |
2.95 |
46
55
61 |
24.3
29
33.1 |
55 |
1000 |
150 |
100 |
| 4PN(1) |
41.5
80
111 |
51
50
49 |
1470 |
1.92 |
23
36
44.5 |
25
30.2
33.1 |
55 |
1000 |
150 |
100 |
| 4PN(2) |
52
100
138 |
51
50
49 |
1470 |
2.2 |
26
37
47 |
28
37
39 |
75 |
1000 |
150 |
100 |
| 6PN |
230
280
320 |
27
26
25 |
980 |
2.59 |
56
60
62 |
30.2
33
35.2 |
75 |
2.59 |
200 |
150 |
四、PN泥漿泵結構圖
|
| 2PNL、3PNL型泥漿泵 外形圖 |
2PNL、3PNL型結構圖 |
|
|
|
1PN、2PN、3PN型泵外形圖
|
1PN、2PN、3PN型結構圖 |
|
|
1.葉輪 2.泵體 3.軸 4.軸封體 5.軸承體 6.護板 |
1PNL泥漿泵結構說明：
（1）過流部分承磨件采用了耐磨鑄鐵，使用壽命較長。
（2）葉輪和護板的間隙可以及時調整，保持較高工作效率。
（3）4"以上該型泵軸承直接裝于水平中開托架內，拆檢方便調整及時，并在油池內裝有水冷蛇形管，改善了軸承的工作條件。
| 4PN、6PN型泥漿泵結構圖 |
4PN、6PN型外形圖 |
1.泵體 2.泵蓋 3.葉輪 4.軸 5.護套 6.前護板 7.托架蓋 8.托架 9.填料箱 10.冷卻水管 11.泵座 |
|
|
