產品簡介
目前電力系統中普遍采用常規的QJ44型雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的接觸電阻，而這類電橋的測試電流僅為mA級，難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受到油膜和動靜觸頭間氧化層的影響，測量偏差大，掩蓋了真實的接觸電阻值。因此，電力部標準SD301-88《交流500KV電氣設備交接和預防試驗規程》和新版《電氣設備預防性試驗規程》對斷路器、隔離開關接觸電阻的測量電流作出不小于直流100A的規定，以保證準確度。
產品別名
接觸電阻測試儀、開關回路電阻測試儀、接觸回路電阻測試儀、接觸(回路)電阻測試儀，微歐計
產品特性

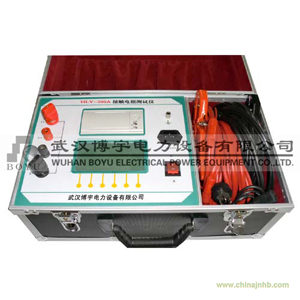

HLY系列回路電阻測試儀采用微型單片機控制，人性化漢字界面顯示，它是用于開關控制設備的接觸電阻、回路電阻測量的專用設備；其測試電流采用國家標準GB763推薦的100A/200A直流，可在100A/200A電流（測試選擇擋位）的情況下直接測得回路電阻或者接觸電阻，首創測試時間設置!!!,首創測試大電流斷線自動識別!!!采用液晶顯示測試電流值及測試電阻值，可以打印輸出，或者使用RS232接口上傳至電腦保存。該儀器測量準確、性能穩定，操作方便。適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
產品參數
1、測量范圍：1-1999.9μΩ 最高分辨率：0.1μΩ
2、測量電流：直流100A/200A（可轉換）
3、測量精度：0.5%±5個字
4、顯示方式：大屏幕漢字液晶
5、電源：AC220V 50Hz
6、最大輸出電壓：DC 5V/10V
7、標準輸出電流：DC 100A/200A
8、測試電流100A/200A可現場轉換。
9、本機電壓/電流線分方向，不可任意接線。
10、測試時間設置范圍：10―30-60S
