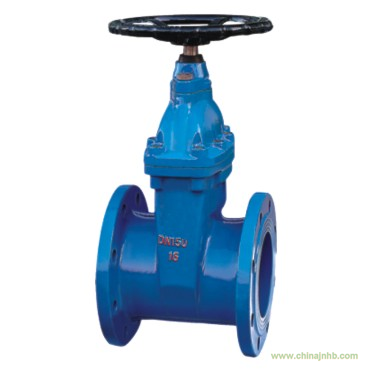

Z45X德標軟密封閘閥
德標球墨鑄鐵法蘭閘閥Z45X-10/16Q
本軟密封閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，這樣從根本上杜絕了腐蝕發生的可能性。閥桿密封處舍棄填料而采用“O”形密封圈，使得密封更加可靠。根據需要，本閘閥可以采用操作桿、手輪、電動及氣動等方式操作。
獨特的設計：
整體閥蓋，暗桿設計，結構緊湊；
閥桿螺母與閘板兩體結構，無卡阻現象發生；
直通道，無滯留凹腔；
閥桿密封采用“O”形密封圈。
優秀的防腐性能：
殼體內、外表面噴涂環氧樹脂，需要時內表面襯
搪瓷；
連接螺栓采用內六角螺栓，頂部膠封。
可靠的衛生性：
環氧樹脂符合衛生標準GB/T17219-1998；
閘板整體包覆符合衛生檢驗的橡膠；
閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼
或青銅等材料。
適用范圍：
飲用水、給排水、污水處理、天然氣與煤氣、工 業以及食品等行業。
技術參數:
規格：DN 40-600mm
工作壓力：1.0-2.5Mpa (10-25bar)
1.0MPa 1.6MPa
2.5Mpa
密封試驗：1.1MPa 1.76MPa 2.75Mpa
殼體試驗：1.5MPa 2.4MPa
3.75Mpa
設計標準：DIN3352第4部分(DIN3352
Part4)
連接法蘭：DIN2501（等效于GB/T17241）
ISO2531/
EN545/BS4504
結構長度：DIN3202(等效于ISO5752）
DIN3202(equal to
ISO5752)
工作溫度： 丁腈橡膠≤80℃(NBR≤80℃)
三元乙丙≤120℃(EPDM≤120℃)
氟橡膠≤160℃
(FPM≤160℃)
試驗標準：DIN3230 or JB/T9092
|
NO
|
名 稱
|
材 料 Material
|
|
1
|
閥 體
|
HT300 QT500-7表面噴涂環氧樹脂
|
|
2
|
閘 板
|
QT500-7表面包覆NBR、EPDM或FPM
|
|
3
|
閥桿螺母、導向套
|
青 銅 ZCuAl10Fe3
|
|
4
|
閥 桿
|
不銹鋼：1Cr13、1Cr18Ni9Ti或
1Cr17Ni12Mo2Ti
|
|
5
|
密封墊、
O形密封圈
|
丁腈橡膠、三元乙丙或氟橡膠
|
尺寸及重量：
|
DN mm
|
L (mm)
|
H mm
|
W mm
|
法 蘭 尺 寸 (mm)
|
重 量 (Kg)
|
|
O
|
C
|
g
|
f
|
T
|
n-d
|
F4
|
F5
|
|
F4
|
F5
|
1
Mpa
|
1.6
Mpa
|
1
Mpa
|
1.6 Mpa
|
1
Mpa
|
1.6 Mpa
|
1
Mpa
|
1.6 Mpa
|
1
Mpa
|
1.6 Mpa
|
1
Mpa
|
1.6 Mpa
|
1
Mpa
|
1.6 Mpa
|
|
40
|
140
|
240
|
250
|
250
|
150
|
110
|
84
|
3
|
19
|
4-19
|
9
|
11
|
|
50
|
150
|
250
|
260
|
250
|
165
|
125
|
99
|
3
|
19
|
4-19
|
13
|
15
|
|
65
|
170
|
270
|
270
|
250
|
185
|
145
|
118
|
3
|
19
|
4-19
|
15
|
18
|
|
80
|
180
|
280
|
310
|
250
|
200
|
160
|
132
|
3
|
19
|
8-19
|
20
|
24
|
|
100
|
190
|
300
|
340
|
250
|
220
|
180
|
156
|
3
|
19
|
8-19
|
28
|
32
|
|
125
|
200
|
325
|
405
|
350
|
250
|
210
|
184
|
3
|
19
|
8-19
|
44
|
48
|
|
150
|
210
|
350
|
460
|
350
|
285
|
240
|
211
|
3
|
19
|
8-23
|
50
|
56
|
|
200
|
230
|
400
|
570
|
350
|
340
|
295
|
266
|
3
|
20
|
8-23
|
12-23
|
82
|
85
|
90
|
96
|
|
250
|
250
|
450
|
660
|
500
|
395
|
405
|
350
|
355
|
319
|
3
|
22
|
12-23
|
12-28
|
125
|
132
|
140
|
152
|
|
300
|
270
|
500
|
770
|
500
|
445
|
460
|
400
|
410
|
370
|
4
|
24.5
|
12-23
|
12-28
|
170
|
178
|
191
|
210
|
|
350
|
290
|
550
|
870
|
500
|
505
|
520
|
460
|
470
|
429
|
4
|
24.5
|
26.5
|
16-23
|
16-28
|
218
|
228
|
250
|
265
|
|
400
|
310
|
600
|
1010
|
640
|
565
|
580
|
515
|
525
|
480
|
4
|
24.5
|
28
|
16-28
|
16-31
|
288
|
304
|
320
|
340
|
|
450
|
330
|
650
|
1080
|
640
|
615
|
640
|
565
|
585
|
530
|
548
|
4
|
25.5
|
30
|
20-28
|
20-31
|
378
|
394
|
410
|
430
|
|
500
|
350
|
700
|
1180
|
640
|
670
|
715
|
620
|
650
|
582
|
609
|
4
|
26.5
|
31.5
|
20-28
|
20-34
|
498
|
518
|
530
|
560
|
|
600
|
390
|
800
|
1325
|
640
|
780
|
840
|
725
|
770
|
682
|
720
|
5
|
30
|
36
|
20-31
|
20-37
|
635
|
670
|
680
|
715
|
