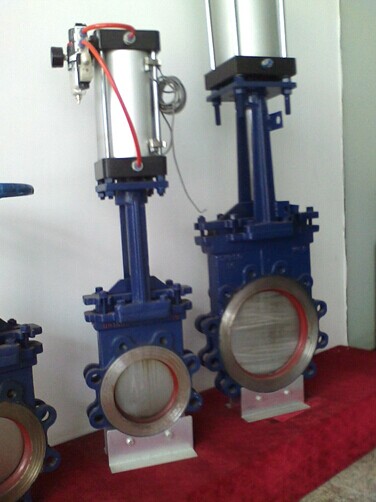

PZ673H/F/X氣動刀型閘閥
|
氣動刀型閘閥
Z673H系列氣動對夾式刀形閘閥是生產過程控制閥門的重要品種之一。通過配用電磁閥可完成開關控制，配用電氣閥門定位器也可完成調節控制。用戶可根據實際需要選配。主體采用鑄鋼、不銹鋼等。它特別適合造紙行業、化工、煤炭、污水、制糖等行業。
|
產品特點
l、刀形漿閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～900mm，明桿DN50—900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得最佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。
2、閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
3、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
4、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
5、刀形漿閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
6、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
7、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
8、工作溫度：
軟密封(PTFE)：-40℃～180℃
碳素鋼：-29℃～425℃
不銹鋼：-40℃～600℃
鉻鉬釩鋼：≤550℃
工作壓力：0．6～1．6MPa
執行標準
設計按JB／T869l-1998 MSS
SP-81
法蘭按GB／T9113．1-2000
結構長度按GB／T1-5188．2-94
試驗和驗收按GB／T13927
部件材質說明
|
|
代號
|
零件名稱
|
材質說明
|
|
名稱
|
牌號
|
|
1
|
圓螺母
|
優質碳素鋼
|
25
|
|
2
|
手輪
|
灰口鑄鋼
|
HT200
|
|
3
|
軸承壓蓋
|
優質碳素鋼
|
35
|
|
4
|
閥桿螺母
|
鋁青銅
|
ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
|
|
鋁黃銅
|
ZCuZn25A16Fe3Mn3
|
|
5
|
軸承
|
—
|
51110
|
|
6
|
閥桿
|
不銹鋼
|
304、316、2Cr13
|
|
7
|
支架
|
碳素鋼、不銹鋼
|
WCB、CF8等
|
|
8
|
閘板
|
不銹鋼
|
304、316、304L、316L、2Cr13
|
|
9
|
螺栓螺母
|
優質碳素鋼
|
35
|
|
10
|
填料壓蓋
|
碳素鋼
|
WCB
|
|
11
|
填料
|
柔性石墨盤根石棉根
增強四氟纖維盤根
|
—
|
|
12
|
閥體
|
碳素鋼、不銹鋼
|
WCB、CF8（304）、CF3（304L）
、CF8M（316）、CF3M（316L）、
密封座堆焊合金或不銹鋼
|
主要性能規范
|
公稱壓力PN(MPa)
|
殼體試驗(MPa)
|
密封試驗(MPa)
|
適用介質
|
|
1.0
|
1.5
|
1.1
|
煙氣、灰、渣水混合物、空氣混合物
|
|
1.6
|
2.4
|
1.8
|
主要外型及連接尺寸
|
MPa
|
DN
|
L
|
d1
|
d2
|
H
|
n-M
|
|
0.6
|
50
|
50
|
90
|
110
|
335
|
4-M12
|
|
65
|
50
|
110
|
130
|
363
|
4-M12
|
|
80
|
50
|
125
|
150
|
395
|
4-M16
|
|
100
|
50
|
145
|
170
|
465
|
4-M16
|
|
125
|
50
|
175
|
200
|
530
|
8-M16
|
|
150
|
60
|
200
|
225
|
630
|
8-M16
|
|
200
|
60
|
255
|
280
|
750
|
8-M16
|
|
250
|
70
|
310
|
335
|
900
|
12-M16
|
|
300
|
80
|
362
|
395
|
1120
|
12-M20
|
|
350
|
90
|
412
|
445
|
1260
|
12-M20
|
|
400
|
100
|
462
|
495
|
1450
|
16-M20
|
|
450
|
120
|
518
|
550
|
1600
|
16-M20
|
|
500
|
130
|
5968
|
600
|
1800
|
16-M20
|
|
600
|
140
|
670
|
705
|
2300
|
20-M22
|
|
1.0
|
50
|
50
|
100
|
125
|
335
|
4-M16
|
|
65
|
50
|
120
|
145
|
363
|
4-M16
|
|
80
|
50
|
135
|
160
|
395
|
4-M16
|
|
100
|
50
|
155
|
180
|
465
|
8-M16
|
|
125
|
50
|
185
|
210
|
530
|
8-M16
|
|
150
|
60
|
210
|
240
|
630
|
8-M20
|
|
200
|
60
|
265
|
295
|
750
|
8-M20
|
|
250
|
70
|
320
|
350
|
900
|
12-M20
|
|
300
|
80
|
368
|
400
|
1120
|
12-M20
|
|
350
|
90
|
428
|
460
|
1260
|
16-M20
|
|
400
|
100
|
482
|
515
|
1450
|
16-M22
|
|
450
|
120
|
532
|
565
|
1600
|
20-M22
|
|
500
|
130
|
585
|
620
|
1800
|
20-M22
|
|
600
|
140
|
685
|
725
|
2300
|
20-M27
|
|
1.6
|
50
|
65
|
100
|
125
|
335
|
4-M16
|
|
65
|
65
|
120
|
145
|
363
|
4-M16
|
|
80
|
70
|
135
|
160
|
395
|
8-M16
|
|
100
|
70
|
155
|
180
|
480
|
8-M16
|
|
125
|
70
|
185
|
210
|
540
|
8-M16
|
|
150
|
80
|
210
|
240
|
645
|
8-M20
|
|
200
|
80
|
265
|
295
|
770
|
12-M20
|
|
250
|
94
|
320
|
355
|
920
|
12-M22
|
|
300
|
98
|
375
|
410
|
1150
|
12-M22
|
|
350
|
100
|
435
|
470
|
1300
|
16-M22
|
|
400
|
110
|
485
|
525
|
1500
|
16-M27
|
|
450
|
120
|
545
|
585
|
1650
|
20-M27
|
|
500
|
130
|
608
|
650
|
1850
|
20-M30
|
|
600
|
140
|
718
|
770
|
2360
|
20-M36
|
|
